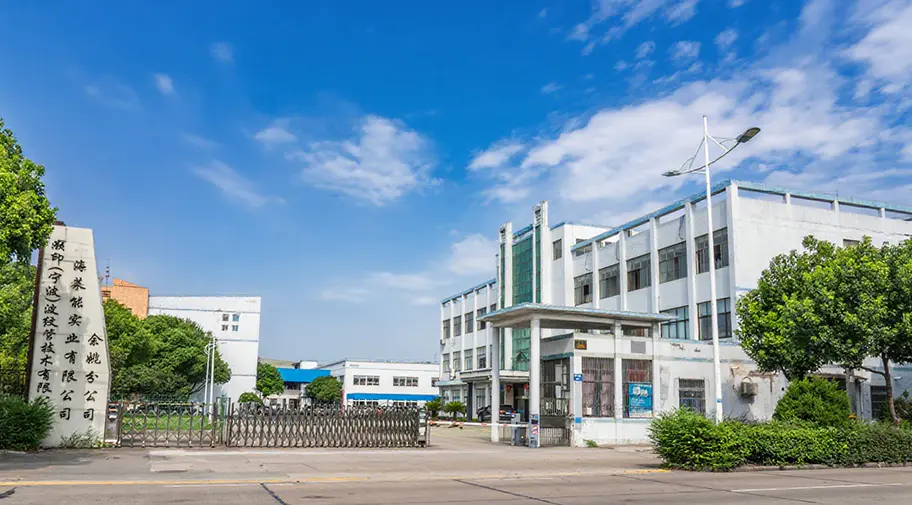

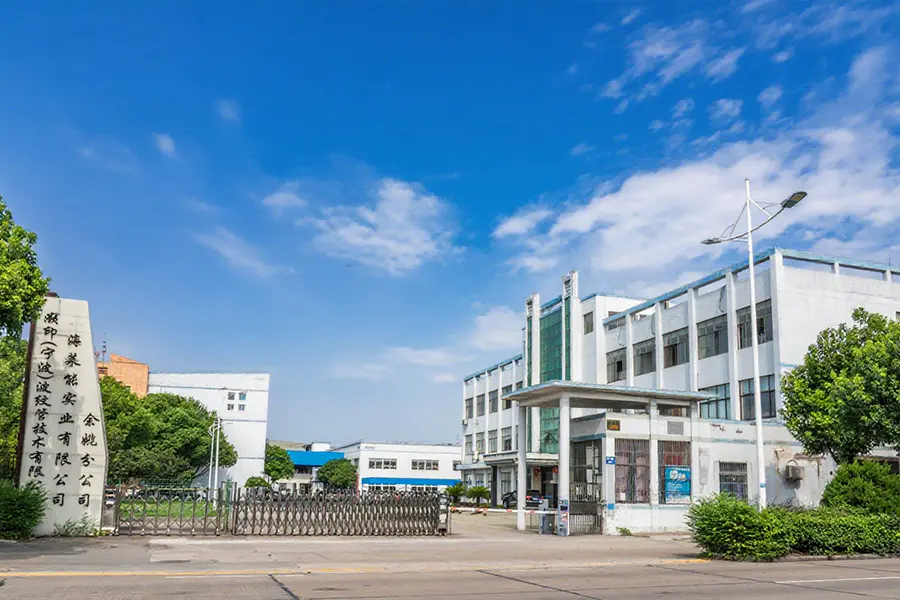

Područje tvornice

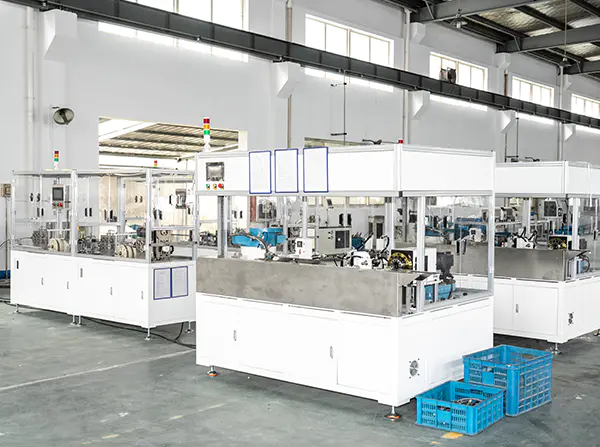

Napredna oprema
zaposlenici
Mjesečna proizvodnja (10000 metara)

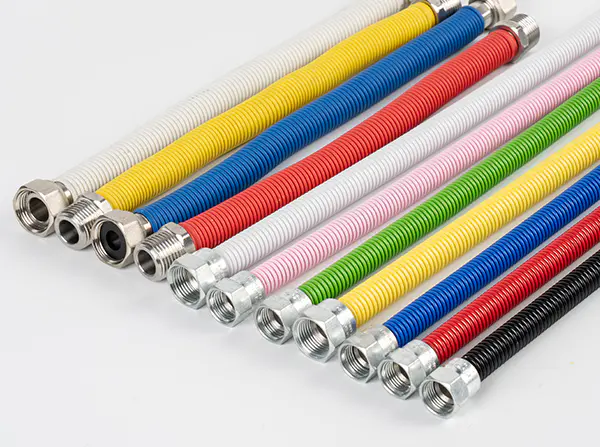

Kategorije proizvoda
Promjer cijevi: DN12, DN14, DN18, DN21, DN22, Prilagođeno/po narudžbi
Naše prednosti
U industrijama kao što su industrijska proizvodnja, kemijsko inženjerstvo i precizni instrumenti, crijeva za brtvljenje ključne su komponente koje osiguravaju siguran prijenos medija (plinova, tekućina) i sprječavaju istjecanje. Mijehovi od nehrđajućeg čelika, sa svojim jedinstvenim metalnim svojstvima i strukturnim dizajnom, postali su idealan izbor za scenarije koji zahtijevaju visoku učinkovitost brtvljenja. Oni mogu učinkovito riješiti ograničenja tradicionalnih gumenih ili plastičnih brtvenih crijeva u smislu temperaturne otpornosti, otpornosti na pritisak i otpornosti na koroziju. Sljedeće razrađuje specifična rješenja iz više dimenzija.
Kompatibilnost između prednosti osnovne izvedbe i zahtjeva za brtvljenje
Osnovni zahtjevi crijeva za brtvljenje su nulto curenje, otpornost na medije, prilagodljivost promjenama okoliša (kolebanja temperature i tlaka) i određeni stupanj mogućnosti fleksibilne kompenzacije. Karakteristike nehrđajućeg čelika u nastavku mogu točno ispuniti ove zahtjeve:
Izvrsna pouzdanost brtvljenja: Usvajanjem integralno oblikovane strukture mijeha izrađene od nehrđajućeg čelika (kao što su stupnjevi 304 i 316), u kombinaciji s precizno obrađenim spojnim krajevima (kao što su prirubnice i navojna sučelja), može se postići čvrsto brtvljenje metal na metal. Alternativno, može dodatno poboljšati učinak brtvljenja usklađivanjem s brtvama otpornim na visoke temperature/koroziju (kao što su PTFE brtve). Može učinkovito spriječiti istjecanje plinova i tekućina (uključujući korozivne medije i visokotemperaturne tekućine), uz stopu istjecanja od samo 1×10⁻⁹ Pa·m³/s ili manje.
Širok temperaturni raspon i otpornost na pritisak: Može raditi stabilno unutar temperaturnog raspona od -270 ℃ (ultra niska temperatura) do 600 ℃ (visoka temperatura), daleko premašujući gumena crijeva (obično -40 ℃ do 120 ℃). U isto vrijeme, može izdržati visoke radne tlakove (konvencionalne specifikacije mogu doseći 1,6-10MPa, a posebno prilagođeni modeli mogu doseći više), što ga čini prikladnim za zabrtvljene spojeve u visokotlačnim cjevovodnim sustavima.
Otpornost na koroziju i kompatibilnost s medijima: nehrđajući čelik 304 može se oduprijeti eroziji od vode, pare i slabih kiselina i lužina, dok nehrđajući čelik 316 može izdržati jako korozivne medije kao što su morska voda, kloridne soli i organska otapala. Time se izbjegava kvar brtvljenja uzrokovan starenjem materijala ili erozijom medija, što ga čini posebno pogodnim za korozivna okruženja u industrijama kao što su kemijsko inženjerstvo i farmaceutska industrija.
Fleksibilna kompenzacija i otpornost na vibracije: prstenasta valovita struktura mijeha daje mu dobre sposobnosti aksijalne, bočne i kutne kompenzacije. Može apsorbirati pomake uzrokovane toplinskim širenjem i skupljanjem cjevovoda, vibracijama opreme ili neusklađenošću instalacije, smanjujući opterećenje na zapečaćenim sučeljima i smanjujući rizik od curenja zbog krutih spojeva.
Strukturna stabilnost i dug radni vijek: metalni materijal ne stari se lako i otporan je na zamor. Može održati strukturni integritet pod dugotrajnim izmjeničnim naprezanjima (kao što su vibracije i fluktuacije tlaka), s radnim vijekom od više od 10 godina, daleko duljim od vijeka trajanja gumenih crijeva (obično 1-3 godine).
Tipični scenariji primjene
Kao crijeva za brtvljenje, mijehovi od nehrđajućeg čelika mogu uvelike zamijeniti tradicionalna crijeva za brtvljenje kako bi se riješili problemi brtvljenja u različitim scenarijima:

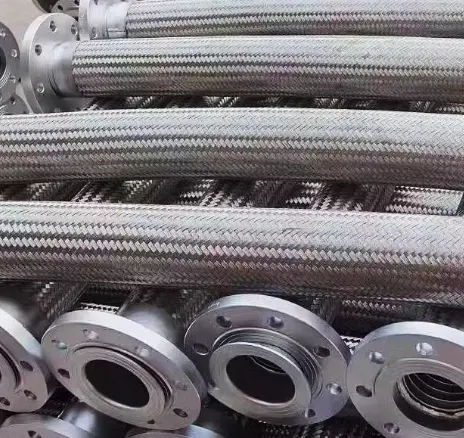

Zatvoreni priključci u industrijskim cjevovodima
Koristi se za brtvljenje spojeva između opreme kao što su pumpe, ventili, tlačne posude i cjevovodi, posebno prikladni za sustave cjevovoda koji transportiraju paru visoke temperature, vruće ulje i korozivne tekućine, kao što je brtvljenje ulaznih/izlaznih cijevi kemijskih reaktora i fleksibilnih brtvljenih spojeva cjevovoda pare u elektranama.
U cjevovodima niskotemperaturne opreme kao što su LNG i tekući dušik, mogu se koristiti kao crijeva za brtvljenje kako bi izdržala ultraniske temperature i izbjegla curenje uzrokovano krtošću na niskim temperaturama.
Pečaćenje preciznih instrumenata i mjerača
U sustavima prolaza plina i tekućine analitičkih instrumenata (kao što su plinski kromatografi i maseni spektrometri), oni se mogu koristiti kao crijeva za brtvljenje kako bi se osigurao čist prijenos i nula curenja plinova nosača i uzoraka, čime se osigurava točnost analize.
Na spojnim krajevima opreme za mjerenje (kao što su mjerači protoka i mjerači tlaka), fleksibilno brtvljenje smanjuje utjecaj vibracija na točnost mjerenja i sprječava curenje medija.
Zaštita brtvljenjem mehaničke opreme
Za brtvljenje cjevovoda u hidrauličkim i pneumatskim sustavima, posebno za spojeve pokretnih dijelova opreme (kao što su cilindri za ulje i cilindri za zrak), fleksibilna kompenzacija mijeha može apsorbirati pomake kretanja, osiguravajući brtvljenje uz izbjegavanje trošenja cjevovoda.
Za brtvljenje cijevi za rashladnu vodu i cijevi za gorivo energetske opreme kao što su motori i kompresori, mogu izdržati visoke temperature i vibracije tijekom rada opreme, sprječavajući curenje ulja i vode da izazove kvarove.
Zahtjevi za brtvljenje u posebnim okruženjima
U pomorskom inženjerstvu koriste se za brtvljenje spojeva cjevovoda brodske palube i podvodne opreme, otporni na koroziju morske vode i vibracije trupa.
U nuklearnoj industriji, crijeva za brtvljenje za prijenos radioaktivnog medija imaju otpornost na zračenje i visoke karakteristike brtvljenja kako bi se osigurala sigurnost.
Ključne točke odabira i specifikacije instalacije
1. Znanstvena selekcija
Kalibar i duljina: Odaberite kalibre kao što je DN6-DN300 prema zahtjevima srednjeg protoka. Duljinu treba odrediti na temelju kompenzacije pomaka cjevovoda, uz rezerviranu određenu fleksibilnu marginu (obično 10%-20% dužu od duljine krute veze).
Tlak i temperatura: U skladu s radnim tlakom sustava (projektni tlak treba biti ≥1,5 puta veći od radnog tlaka) i temperaturnim rasponom, u nastavku odaberite odgovarajuće razine tlaka i materijale (kao što je nehrđajući čelik 310S poželjan za radne uvjete na visokim temperaturama).
Karakteristike medija: Za korozivne medije odaberite materijale 304, 316 ili Hastelloy prema sastavu medija (kao što je koncentracija kloridnih iona). Ako je potrebno, premažite unutarnju stijenku (kao što je PTFE obloga) kako biste povećali otpornost na koroziju.

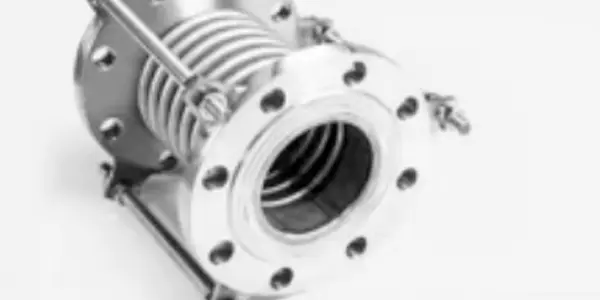

Metoda spajanja: Odaberite oblike spoja kao što su prirubnice (zavarivanje utičnicom, sučeono zavarivanje), navoji (NPT, G navoji) i brzi spojnici u skladu s vrstom sučelja opreme, osiguravajući podudaranje brtvljenja sa sučeljem (kao što je površina za brtvljenje prirubnice trebala bi biti kompatibilna s materijalom brtve).
2. Specifikacije instalacije
Izbjegavajte prekomjerno savijanje i uvijanje: Tijekom instalacije, radijus savijanja ne smije biti manji od radijusa savijanja navedenog u proizvodu (obično 3-6 puta veći od promjera cijevi). Uvijanje mijeha je strogo zabranjeno kako bi se spriječilo oštećenje valovite strukture, što može utjecati na brtvljenje i vijek trajanja.
Učvršćivanje i vođenje: Za instalaciju na velikim udaljenostima, fiksne oslonce treba postaviti na oba kraja mijeha, a oslonce za vodilice treba dodati u sredini kako bi se izbjeglo pomicanje mijeha uzrokovano vlastitom težinom cjevovoda ili srednjim udarom, osiguravajući ravnomjerno opterećenje na zapečaćenom sučelju.
Obrada brtvene površine: Prije spajanja očistite mrlje od ulja i neravnine na površinama prirubnica i navojnim sučeljima. Za prirubničke spojeve ravnomjerno zategnite vijke (zategnite dijagonalno korak po korak). Za navojne spojeve nanesite brtvilo (kao što je PTFE traka) kako biste poboljšali učinkovitost brtvljenja.
Ispitivanje nepropusnosti: Nakon ugradnje mora se provesti ispitivanje tlaka (pneumatsko ili hidraulično). Ispitni tlak je 1,25 puta veći od radnog tlaka, a tlak se održava 30 minuta bez pada tlaka ili curenja koje treba kvalificirati.
Prednosti primjene
Smanjeni rizik od curenja: U usporedbi s tradicionalnim gumenim crijevima za brtvljenje, stopa curenja mijeha od nehrđajućeg čelika smanjena je za više od 90%, čime se smanjuju sigurnosne nezgode uzrokovane curenjem srednje vrijednosti (kao što su požari uzrokovani curenjem zapaljivih i eksplozivnih medija i osobne ozljede uzrokovane curenjem korozivnih medija).
Smanjeni troškovi održavanja: Karakteristika dugog vijeka trajanja produljuje ciklus zamjene za 3-5 puta. Istodobno, otpornost na koroziju i otpornost na temperaturu smanjuju učestalost održavanja uzrokovanu starenjem materijala, a sveobuhvatni troškovi održavanja mogu se uštedjeti za više od 50%.
Proširene granice primjene: može raditi stabilno u okruženjima (visoka temperatura, visoki tlak, jaka korozija) kojima se tradicionalna brtvena crijeva ne mogu prilagoditi, pružajući pouzdana rješenja za brtvljenje za posebne radne uvjete.
Poboljšana stabilnost sustava: sposobnost fleksibilne kompenzacije smanjuje utjecaj naprezanja cjevovoda na sučelja opreme, štiti preciznu opremu kao što su pumpe i ventili i produljuje njihov radni vijek.
Sažetak
Kao crijeva za brtvljenje, mijehovi od nehrđajućeg čelika postižu sveobuhvatne prednosti "visoke brtvljenosti, otpornosti, dugog vijeka trajanja i jednostavne instalacije" kroz inherentne prednosti metalnih materijala i fleksibilnog dizajna valovite strukture. Oni su idealan izbor za nadogradnju i zamjenu tradicionalnih crijeva u području industrijskog brtvljenja, posebno u scenarijima sa strogim zahtjevima u pogledu izvedbe brtvljenja i prilagodljivosti okolišu, pružajući čvrsto jamstvo za siguran i stabilan rad sustava.
U sustavima za prijenos plina, sigurnost, performanse brtvljenja i stabilnost cjevovoda izravno su povezani s normalnim radom sustava i sigurnošću osoblja. Bilo da se radi o industrijskim plinovima (kao što su kisik, dušik, vodik), plinovima za gorivo (prirodni plin, ukapljeni naftni plin) ili posebnim plinovima (kao što su korozivni plinovi, plinovi visoke čistoće), zahtjevi za prijenosne cjevovode su izuzetno strogi. Mijehovi od nehrđajućeg čelika, sa svojim jedinstvenim materijalom i strukturnim prednostima, mogu učinkovito riješiti probleme kao što su curenje, korozija i utjecaj vibracija s kojima se suočavaju tradicionalni cjevovodi u prijenosu plina, što ih čini idealnim izborom za plinske sustave. Sljedeće razrađuje specifična rješenja iz više dimenzija.
Precizno usklađivanje osnovnih prednosti performansi sa zahtjevima plinskog sustava
Osnovni zahtjevi plinskih sustava za cjevovode su apsolutno brtvljenje, otpornost na plinsku koroziju, otpornost na vibracije i udarce, prilagodljivost fluktuacijama tlaka i kontrola čistoće. Karakteristike nehrđajućeg čelika u nastavku mogu savršeno ispuniti ove zahtjeve:
Ekstremna izvedba brtvljenja: Usvajanje integralno oblikovanih materijala od nehrđajućeg čelika 304, 316 i drugih materijala od nehrđajućeg čelika, mijeh i spojni krajevi (kao što su navoji, prirubnice) postižu tijesnu suradnju kroz preciznu strojnu obradu, koja može ostvariti tvrdo brtvljenje metala na metal ili se uskladiti s posebnim brtvama (kao što su bakrene brtve, PTFE brtve) kako bi se osiguralo nulto curenje plina. Za visokotlačne plinske sustave (s radnim tlakom do 10MPa ili više), njegova pouzdanost brtvljenja daleko je od gumenih crijeva ili običnih metalnih cjevovoda, a brzina curenja može se kontrolirati ispod 1×10¹⁰ Pa·m³/s.
Izvrsna otpornost na plinsku koroziju: nehrđajući čelik 304 može izdržati dugotrajnu eroziju suhim plinovima (kao što su kisik, dušik) i nekorozivnim gorivim plinovima; Nehrđajući čelik 316, zbog svog sadržaja molibdena, može se oduprijeti koroziji gorivim plinovima koji sadrže sumpor, plinom klora, fluorovodikom i drugim korozivnim plinovima, izbjegavajući stvaranje rupa ili izbacivanje nečistoća na unutarnjoj stijenci cjevovoda uzrokovano erozijom, čime se osigurava čistoća prijenosa plina.
Otpornost na vibracije i fluktuacije tlaka: prstenasta valovita struktura mijeha ima dobru elastičnost, koja može apsorbirati vibracije i impulse tlaka generirane radom kompresora i otvaranjem/zatvaranjem ventila u plinskom sustavu, smanjiti koncentraciju naprezanja na sučeljima cjevovoda i smanjiti rizik od labavog curenja uzrokovanog krutim spojevima. Posebno je prikladan za spajanje dijelova između plinskih kompresora, spremnika i cjevovoda.
Prilagodljivost čistoće: Nakon elektrolitičkog poliranja unutarnje stijenke, površinska hrapavost Ra može biti samo 0,8 μm ili manje, što nije lako adsorbirati nečistoće ili vlagu u plinu, a čestice ne otpadaju. Ispunjava zahtjeve prijenosa plinova visoke čistoće (kao što je dušik ultra-visoke čistoće koji se koristi u elektroničkoj industriji, posebni plinovi koji se koriste u proizvodnji poluvodiča) i izbjegava onečišćenje plinom koje utječe na kvalitetu proizvodnje.
Široka prilagodljivost temperaturi i tlaku: može raditi stabilno u temperaturnom rasponu od -200 ℃ do 450 ℃, prilagođavajući se prijenosu isparavanja niskotemperaturnih ukapljenih plinova (kao što su tekući dušik, tekući kisik) i visokotemperaturnih plinskih sustava; radni tlak pokriva od vakuuma do 30MPa, što ne samo da može zadovoljiti potrebe niskotlačnih plinovoda za gorivo (ispod 0,1MPa), već se također može koristiti u visokotlačnim industrijskim sustavima za prijenos plina.
Tipični scenariji primjene
Mijehovi od nehrđajućeg čelika mogu konkretno riješiti probleme prijenosa u različitim vrstama plinskih sustava:
Industrijski plinski prijenosni sustavi
Koristi se za spajanje cjevovoda inertnih plinova kao što su kisik, dušik i argon, posebno u radionicama za zavarivanje i obradi metala. Otpornost mijeha na vibracije može smanjiti rizik od curenja na spoju između boca kisika i cjevovoda.
U sustavima prijenosa vodika, materijal od nehrđajućeg čelika 316 može izbjeći vodikovu krtost, a s posebnom brtvenom strukturom može spriječiti opasnost od eksplozije uzrokovane istjecanjem vodika.
Za prijenos korozivnih industrijskih plinova (kao što su plinoviti klor, sumporov dioksid), mijehovi od nehrđajućeg čelika 316L odabrani su kako bi se oduprli koroziji cjevovoda od strane plinova i osigurali dugoročno siguran rad sustava.
Sustavi opskrbe plinom
Za unutarnje i vanjske cjevovodne veze gradskog prirodnog plina i ukapljenog naftnog plina koriste se mijehovi između plinomjera, ventila i glavnih cjevovoda. Njihova fleksibilna kompenzacija može smanjiti curenje na sučelju uzrokovano pomicanjem cjevovoda zbog slijeganja zgrade ili promjena temperature.
Za plinske razvodne cijevi u komercijalnim kuhinjama i industrijskim pećima, temperaturna otpornost mijeha može se prilagoditi okruženju visoke temperature u blizini štednjaka, a njihova učinkovitost protiv starenja izbjegava pucanje i curenje gumenih crijeva zbog dugotrajne uporabe.
Specijalni plinski sustavi i plinski sustavi visoke čistoće
Za prijenos plinova visoke čistoće (kao što je amonijak ultravisoke čistoće, silan) u poluvodičkoj i fotonaponskoj industriji, mijehovi s elektrolitički poliranim unutarnjim stijenkama mogu smanjiti kontaktno onečišćenje između plinova i cjevovoda, osiguravajući čistoću plina (dostižući 99,9999% ili više);
Za laboratorijske plinovode (kao što su plinovi nosioci za plinske kromatografe, posebni plinovi za spektralnu analizu), niska adsorpcija mijehova osigurava stabilnost komponenti plina i poboljšava točnost eksperimentalnih podataka.
Spajanje opreme za skladištenje i preradu plina
Za vezu između spremnika za skladištenje plina, cilindara i isparivača, ventili za smanjenje tlaka, mijehovi mogu apsorbirati vibracije tijekom rada opreme i zaštititi učinkovitost brtvljenja sučelja ventila;
Za vezu između izlazne cijevi za tekućinu plina niske temperature (kao što je tekući dušik, tekući argon) spremnika za pohranu i isparivača, mijeh se može prilagoditi promjenama temperature od niske temperature do normalne temperature, izbjegavajući pukotine u cjevovodima zbog toplinskog širenja i skupljanja.
Ključne točke odabira i specifikacije instalacije
1. Znanstvena selekcija
Odabir materijala: Odredite materijal prema svojstvima plina - nehrđajući čelik 304 odabran je za inertne plinove i gorive plinove; Nehrđajući čelik 316/316L odabran je za korozivne plinove i gorive plinove u okolišima s morskom vodom; Nehrđajući čelik s niskim udjelom ugljika (kao što je 316L) s elektrolitički poliranim unutarnjim stijenkama potreban je za plinske sustave visoke čistoće.
Kalibar i nazivni tlak: Odaberite kalibre DN6-DN200 prema protoku plina. Radni tlak mora odgovarati projektiranom tlaku sustava (na primjer, vrijednost od 1,6 MPa obično se odabire za plinske sustave, a vrijednost od 6,4 MPa ili viša za industrijske visokotlačne plinove).
Način spajanja: Navojni spoj (s brtvilom specifičnim za plin) obično se koristi u plinskim sustavima; prirubnički spoj (s brtvom O-prstena) uglavnom se koristi u industrijskim plinskim sustavima; VCR čeoni brtveni spojevi odabrani su za plinske sustave visoke čistoće kako bi se osiguralo nulto curenje i čistoća.
Duljina i iznos kompenzacije: Odredite duljinu u skladu sa zahtjevima pomaka cjevovoda i rezervišite dodatak za aksijalnu ili bočnu kompenzaciju (obično iznos kompenzacije ne prelazi 10% efektivne duljine mijeha) kako biste izbjegli utjecaj na brtvu zbog pretjeranog rastezanja ili kompresije.
2. Specifikacije instalacije
Zabrana požara i postupak čišćenja: Prije postavljanja plinskog sustava, osigurajte da u cjevovodu nema nečistoća kako biste izbjegli iskre tijekom instalacije; prije ugradnje plinskog sustava visoke čistoće, očistite unutarnju stijenku mijeha s apsolutnim etanolom kako biste uklonili mrlje i čestice ulja.
Savijanje i pričvršćivanje: tijekom ugradnje radijus savijanja ne smije biti manji od vrijednosti navedene u proizvodu (obično 5-8 puta veći od promjera cijevi), a prisilno uvijanje je zabranjeno; fiksni nosači postavljaju se svakih 1,5-2 metra u ravnom dijelu, a nosači za vođenje dodaju se na oba kraja dijela savijanja kako bi se spriječila deformacija uzrokovana vlastitom težinom cjevovoda.
Zaštita brtvene površine: Prije spajanja provjerite ravnost površina prirubnice i navojnih sučelja te uklonite neravnine i ogrebotine; nanesite specifičnu brtvu za plin koja odgovara plinu tijekom spajanja s navojem (kao što je PTFE brtvena traka za plin) i odaberite brtve kompatibilne s plinom za prirubnički spoj (kao što su gumene brtve otporne na ulje za plin, PTFE brtve za korozivne plinove).
Detekcija curenja: Nakon instalacije potrebno je provesti testiranje curenja - voda sa sapunom se nanosi na sučelja za detekciju mjehurića u plinskim sustavima; maseni spektrometri helija koriste se u industrijskim plinskim sustavima i plinskim sustavima visoke čistoće kako bi se osiguralo da brzina istjecanja zadovoljava zahtjeve sustava (kao što je stopa istjecanja plinskih sustava visoke čistoće ≤1×10⁻¹¹ Pa·m³/s).
Prednosti primjene
Poboljšajte sigurnost sustava: U usporedbi s tradicionalnim pocinčanim čeličnim cijevima ili gumenim crijevima, rizik od curenja mijeha od nehrđajućeg čelika smanjen je za više od 95%, posebno u plinskim sustavima sa zapaljivim i eksplozivnim plinovima kao što su gorivi plin i vodik, što može značajno smanjiti potencijalne sigurnosne nezgode.
Produžite životni vijek: Materijali od nehrđajućeg čelika su otporni na starenje i koroziju, s vijekom trajanja od više od 20 godina, što daleko premašuje vijek trajanja gumenih crijeva (1-3 godine) i običnih čeličnih cijevi (8-10 godina), smanjujući učestalost zamjene i troškove održavanja.
Osigurajte čistoću i kvalitetu plina: u plinskim sustavima visoke čistoće može izbjeći odlaganje proizvoda uzrokovano onečišćenjem cjevovoda (kao što su defekti u poluvodičkim čipovima uzrokovani nečistim plinovima) i smanjiti proizvodne gubitke.
Prilagodba složenim radnim uvjetima: sposobnost fleksibilne kompenzacije rješava utjecaj slijeganja zgrade, vibracija opreme i temperaturnih promjena na cjevovode, smanjuje održavanje zbog prekida rada uzrokovano oštećenjem cjevovoda i poboljšava stabilnost rada sustava.
Sažetak
Kroz prilagodbu materijala, strukturnu optimizaciju i preciznu strojnu obradu, mijehovi od nehrđajućeg čelika postižu sveobuhvatne performanse "sigurnog brtvljenja, otpornosti na koroziju i trajnosti te čistog prijenosa" u plinskim sustavima. Bilo da se radi o konvencionalnim industrijskim plinovima, plinovima za civilno gorivo ili posebnim plinskim sustavima velike potražnje, oni mogu pružiti pouzdana rješenja za prijenos, dajući čvrsto jamstvo za siguran i stabilan rad plinskih sustava.

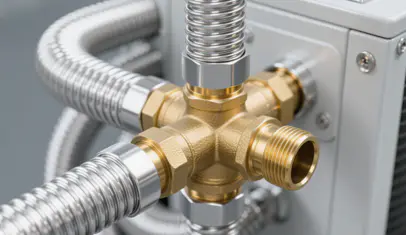

Sustavi grijanja (uključujući civilno grijanje, industrijsko grijanje, grijanje novom energijom, itd.) imaju temeljne zahtjeve za cjevovode, kao što su otpornost na visoke temperature, otpornost na toplinski zamor, pouzdano brtvljenje, prilagodljivost toplinskom širenju i skupljanju i srednja kompatibilnost. Tradicionalne metalne cijevi (kao što su pocinčane čelične cijevi) sklone su pucanju zbog toplinskog opterećenja, dok su plastične cijevi ograničene gornjom granicom temperature. Međutim, mijehovi od nehrđajućeg čelika, sa svojim jedinstvenim materijalom i konstrukcijskim dizajnom, mogu učinkovito riješiti ove probleme i postati idealno cjevovodno rješenje za sustave grijanja. Sljedeće razrađuje specifična aplikativna rješenja iz više dimenzija.
Dubinska prilagodba osnovnih prednosti izvedbe zahtjevima sustava grijanja
Radno okruženje sustava grijanja karakteriziraju velike temperaturne fluktuacije (-10 ℃ do 300 ℃), različiti mediji (vruća voda, para, ulje koje provodi toplinu, itd.), te postojanje toplinskog naprezanja i vibracija. Učinak mijeha od nehrđajućeg čelika može točno ispuniti ove zahtjeve:
Izvrsna otpornost na visoke temperature i toplinska stabilnost: nehrđajući čelik 304 može izdržati okruženja srednje temperature ispod 200 ℃ (kao što je civilno grijanje toplom vodom), nehrđajući čelik 316 može se prilagoditi scenarijima visoke temperature od 200-400 ℃ (kao što su industrijski parovodi), a posebni stupnjevi (kao što je 310S) mogu čak raditi stabilno u otvorenoj vatri sustavi grijanja iznad 600 ℃. Materijal neće stariti niti će imati slabljenje čvrstoće zbog dugotrajnih visokih temperatura.
Otpornost na toplinski zamor i sposobnost kompenzacije širenja: prstenasta valovita struktura mijeha daje mu dobru aksijalnu rastezljivost. Tijekom ciklusa pokretanja sustava grijanja (porast temperature) i isključivanja (pad temperature), može apsorbirati promjenu duljine cjevovoda uzrokovanu toplinskim širenjem i skupljanjem (iznos kompenzacije može doseći 5%-10% vlastite duljine), smanjujući labavljenje sučelja ili pucanje cjevovoda uzrokovano krutim spojevima. Posebno je prikladan za spajanje kotlova, izmjenjivača topline i druge opreme s glavnim cjevovodima.
Srednja kompatibilnost i otpornost na koroziju: Tolerantan je na uobičajene medije za grijanje kao što su vruća voda, para i ulje koje provodi toplinu. Nehrđajući čelik 304 može se oduprijeti stvaranju kamenca iona kalcija i magnezija u vodi i koroziji kisikom. Nehrđajući čelik 316 može izdržati eroziju od pare koja sadrži sumpor i slabo kiselih medija koji provode toplinu, izbjegavajući curenje medija uzrokovano korozijom i perforacijom unutarnje stijenke cjevovoda.
Pouzdanost brtvljenja i sposobnost podnošenja pritiska: Preko precizno obrađene prirubnice, navoja i drugih spojnih struktura, u kombinaciji s brtvama za brtvljenje otpornim na visoke temperature (kao što su brtve od grafita, brtve obložene metalom), može se postići brtvljenje bez curenja pod dugotrajnim visokim temperaturama. Radni tlak može doseći 1,6-10 MPa, ispunjavajući zahtjeve tlaka niskotlačnog civilnog grijanja (ispod 0,6 MPa) i visokotlačnih industrijskih parnih sustava (iznad 4,0 MPa).
Učinkovitost provođenja topline i ušteda energije: Toplinska vodljivost nehrđajućeg čelika (oko 16-21 W/(m·K)) veća je od plastične cijevi, a prstenasta struktura mijeha može povećati kontaktnu površinu između medija i cjevovoda, ubrzavajući prijenos topline. U isto vrijeme, vanjska stijenka cjevovoda može biti prikladno opremljena izolacijskim slojem kako bi se smanjio gubitak topline i poboljšala učinkovitost sustava uštede energije.
Tipični scenariji primjene
Mijehovi od nehrđajućeg čelika mogu konkretno riješiti bolne točke primjene tradicionalnih cjevovoda u različitim vrstama sustava grijanja:

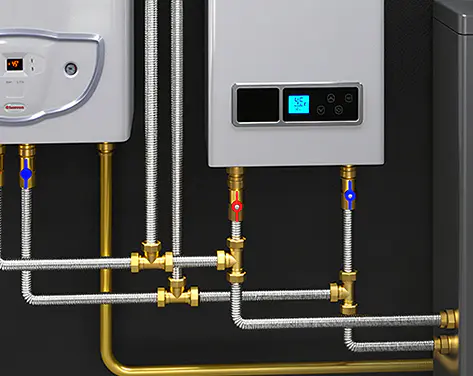

Sustavi civilnog grijanja i tople vode
Spajanje ogranaka između radijatora i glavnih cijevi: Koristeći fleksibilnost mijeha, mogu lako zaobići prepreke poput zidova i namještaja, smanjiti upotrebu koljena i smanjiti otpor protoka vode; u isto vrijeme apsorbiraju širenje i skupljanje cjevovoda tijekom sezone grijanja i sezone bez grijanja kako bi se izbjeglo curenje na sučelju.

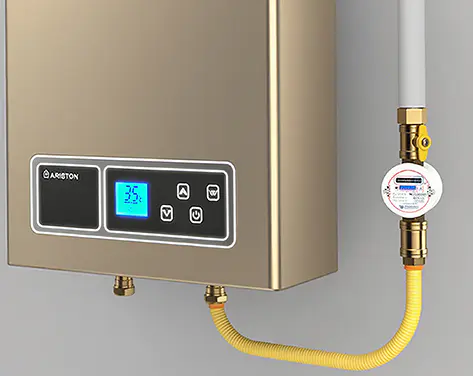

Veza između zidnih kotlova i cjevovoda za toplu vodu: mogu izdržati temperaturu tople vode od 80-95 ℃ tijekom rada zidnih kotlova, otporni su na toplinski zamor uzrokovan čestim pokretanjem i gašenjem i izdržljiviji su od gumenih crijeva (lako se stare) i bakrenih cijevi (snažna krutost), s vijekom trajanja od više od 15 godina.

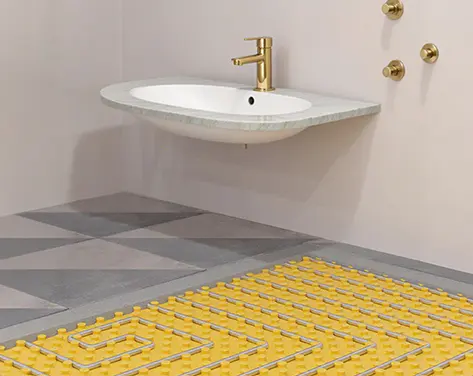

Spajanje razdjelnika u niskotemperaturnom podnom grijanju zračenjem (vodeno podno grijanje): mijeh malog kalibra (DN15-DN25) može se prilagoditi višekrakom rasporedu cijevi za podno grijanje, smanjiti otpor protoka vode i poboljšati ujednačenost rasipanja topline.
Industrijski sustavi grijanja
Veza između kotlova i cjevovoda za paru: Na izlazu iz kotlova na ugljen/plin, mijeh može apsorbirati veliku toplinsku ekspanziju tijekom pokretanja kotla, zaštititi ventile i sučelja cjevovoda i izbjeći curenje pare (temperatura pare je obično 150-300 ℃, tlak 1,0-4,0 MPa).
Sustavi grijanja na ulje koje provodi toplinu: Koristi se za povezivanje peći na ulje koje provodi toplinu s reaktorima, sušačima i drugom opremom. Nehrđajući čelik 316 može izdržati dugotrajnu eroziju ulja koje provodi toplinu (temperatura 200-300 ℃), a njegova otpornost na vibracije (koje stvara rad pumpe) sprječava labavljenje spojeva cjevovoda.
Spajanje cjevovoda opreme za električno grijanje: kao što su ulazni i izlazni cjevovodi reaktora za električno grijanje, mijeh se može prilagoditi lokalnoj visokoj temperaturi električnih grijaćih elemenata i nema problema s emisijom mirisa iz plastičnih cijevi.
Novi energetski sustavi grijanja
Cirkulacijski cjevovodi solarnih sustava za prikupljanje topline: spajanje solarnih kolektora i spremnika tople vode, nehrđajući čelik 304 može odoljeti visokim temperaturama (70-100 ℃) pod izravnim sunčevim svjetlom i korozijom od kiše, a fleksibilna struktura prilagođava se laganom pomaku kolektora zbog ugradbenih kutova.
Cjevovodi za cirkulaciju vode toplinskih pumpi zrak-izvor: U rasponu temperaturnih fluktuacija od -10 ℃ do 55 ℃, mijeh može kompenzirati širenje i skupljanje cjevovoda uzrokovano promjenama temperature okoline, izbjegavajući krtost pri niskoj temperaturi ili deformaciju plastičnih cijevi pri visokoj temperaturi.
Posebni scenariji grijanja
Cjevovodi za dezinfekciju parom u prehrambenoj industriji: Unutarnja stijenka mijeha od nehrđajućeg čelika je glatka i laka za čišćenje, zadovoljava standarde higijene hrane (kao što je 3A certifikat), podnosi dezinfekciju parom na visokoj temperaturi od 121 ℃ i nema rizika od onečišćenja hrđom.
Priključak cjevovoda laboratorijske opreme za grijanje (kao što su uljne kupke, spremnici konstantne temperature): mijeh malog kalibra (DN6-DN15) može se točno prilagoditi preciznoj opremi, a njihova otpornost na vibracije osigurava stabilan prijenos medija tijekom eksperimenata.
Ključne točke odabira i specifikacije instalacije
1. Znanstvena selekcija
Usklađivanje materijala: nehrđajući čelik 304 odabran je za sustave srednje temperature (≤200 ℃); Nehrđajući čelik 316 odabran je za visokotemperaturne sustave (200-400 ℃) ili korozivne medije (kao što je para koja sadrži sumpor); Nehrđajući čelik 310S odabran je za sustave ultra visokih temperatura (>400 ℃).
Kalibar i nazivni tlak: Odaberite kalibre DN10-DN300 prema brzini protoka medija za grijanje (DN15-DN50 se obično koristi u civilne svrhe, DN50-DN200 u industrijske svrhe); radni tlak mora biti ≥1,25 puta projektirani tlak sustava (na primjer, ako je projektirani tlak parnog sustava 1,6 MPa, odaberite mijeh s ocjenom od ≥2,0 MPa).
Metoda spajanja: Navojna veza (s trakom od sirovog materijala otpornom na visoke temperature) obično se koristi u civilnim sustavima; prirubnički spoj (s metalnim namotanim brtvama) uglavnom se koristi u industrijskim sustavima; prstenasti spojevi mogu se odabrati za spajanje precizne opreme (kako bi se osigurala mogućnost čišćenja bez mrtvih kutova).
Iznos kompenzacije ekspanzije: Izračunajte iznos toplinske ekspanzije prema duljini cjevovoda i temperaturnoj razlici (formula: ΔL=α×L×ΔT, gdje je α linearni koeficijent ekspanzije nehrđajućeg čelika), osiguravajući da iznos kompenzacije mijeha bude ≥ izračunate vrijednosti kako bi se izbjeglo prekomjerno rastezanje ili kompresija.
2. Specifikacije instalacije
Predtretman i čišćenje: Prije ugradnje uklonite kamenac od oksida i mrlje od ulja u cjevovodu. Visokotemperaturne sustave potrebno je odmastiti (kao što je čišćenje trikloroetilenom); pri povezivanju s prehrambenom i farmaceutskom opremom moraju se odabrati mijehovi s elektrolitički poliranim unutarnjim stijenkama kako bi se izbjegao rast mikroba.
Savijanje i pričvršćivanje: polumjer savijanja je ≥ polumjera navedenog u proizvodu (obično 6-10 puta veći od promjera cijevi). Zabranjeno je primjenjivati prekomjernu silu tijekom hladnog savijanja kako bi se izazvala deformacija valovitosti; klizni nosači postavljaju se svaka 2-3 metra u ravnom dijelu (dopuštajući aksijalno širenje), a fiksni nosači postavljaju se na oba kraja kompenzacijskog dijela kako bi se ograničio bočni pomak.
Brtvljenje i izolacija: kada se koristi prirubnički spoj, zategnite vijke ravnomjerno (korak po korak dijagonalno) kako biste izbjegli kvar brtve uzrokovan ekscentričnim opterećenjem; visokotemperaturni cjevovodi moraju biti omotani izolacijskim slojevima (kao što su kamena vuna, aluminijev silikat) izvan mijeha, ali prostor za proširenje mora biti rezerviran kako bi se spriječilo da izolacijski sloj ometa kompenzaciju mijeha.
Probni rad i ispitivanje: Nakon ugradnje provedite ispitivanje tlaka vode (ispitni tlak je 1,5 puta veći od radnog tlaka, a tlak se održava 30 minuta bez curenja); visokotemperaturni sustavi trebaju izvršiti vruće puštanje u pogon kako bi se pratilo širi li se i skuplja li se mijeh glatko i postoji li curenje na sučelju.
Prednosti primjene
Produžite životni vijek sustava: Otpornost mijeha od nehrđajućeg čelika na toplinski zamor može produljiti ciklus besprijekornog rada sustava grijanja na više od 10 godina, daleko premašujući onaj kod pocinčanih čeličnih cijevi (5-8 godina) i plastičnih cijevi (3-5 godina), smanjujući troškove zamjene.
Smanjite troškove održavanja: Otpornost na koroziju i otpornost na visoke temperature smanjuju troškove održavanja uzrokovane korozijom i puknućem cjevovoda, a godišnji troškovi održavanja mogu se smanjiti za 40%-60%; posebno u industrijskim sustavima grijanja mogu se izbjeći gubici proizvodnje uzrokovani curenjem medija.
Poboljšajte radnu sigurnost: Brtvljenje bez curenja i dizajn protiv toplinskog stresa smanjuju rizik od opekotina i požara uzrokovanih curenjem visokotemperaturnih medija (kao što su para i ulje koje provodi toplinu) i mogu smanjiti gubitke imovine uzrokovane curenjem vode u kućanstvu u civilnom grijanju.
Poboljšana prilagodljivost sustava: sposobnost fleksibilne kompenzacije čini instalaciju cjevovoda neograničenom građevinskim strukturama (kao što su zidovi i podovi), posebno prikladnom za transformaciju sustava grijanja u starim zgradama, smanjujući iskop zidova i strukturalna oštećenja.
Sažetak
Kroz dvostruku prednost materijala i strukture, mijehovi od nehrđajućeg čelika postižu sveobuhvatne performanse "otpornosti na visoke temperature, protiv širenja, stabilnog brtvljenja i dugog vijeka trajanja" u sustavima grijanja. Bilo da se radi o zahtjevima udobnosti civilnog grijanja ili teškim radnim uvjetima industrijskog grijanja, oni mogu pružiti pouzdana rješenja cjevovoda, postavljajući čvrste temelje za učinkovit i siguran rad sustava grijanja.

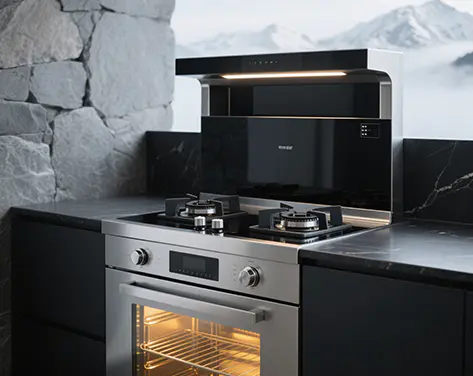

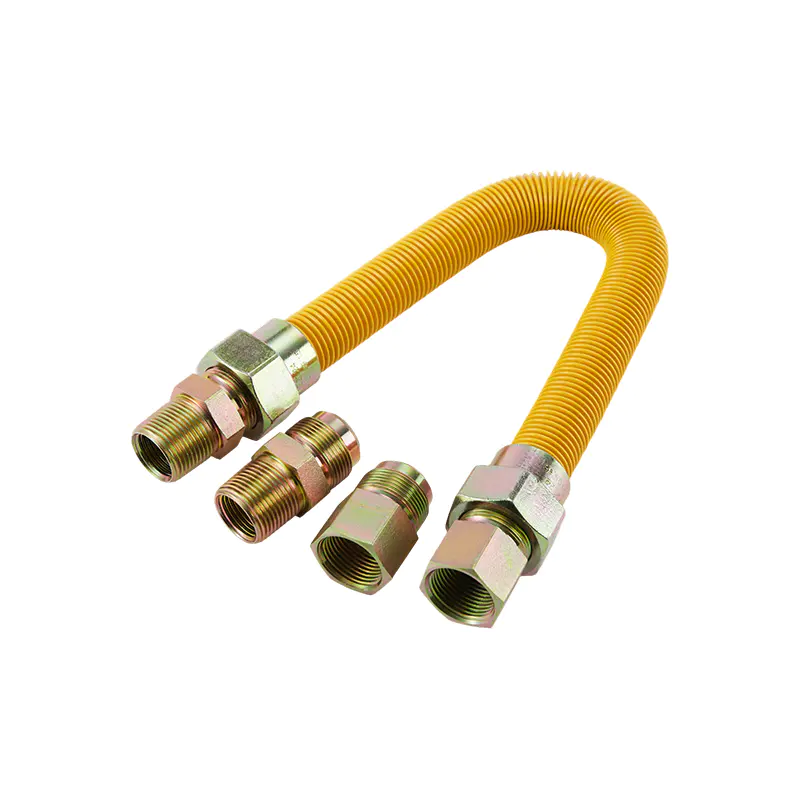

Štednjaci (uključujući kućanske plinske štednjake, komercijalne kuhinjske štednjake, industrijske peći itd.) imaju stroge zahtjeve za spajanje cjevovoda, kao što su sigurnost i nepropusnost, otpornost na visoke temperature, otpornost na koroziju na plin i njegove nečistoće, fleksibilnost za ugradnju i dugotrajnu pouzdanost. Tradicionalna gumena crijeva sklona su starenju, pucanju i ugrizima štakora, dok krute metalne cijevi nemaju fleksibilnost, što otežava instalaciju. Mijehovi od nehrđajućeg čelika, sa svojim jedinstvenim svojstvima materijala i konstrukcijskim dizajnom, mogu učinkovito riješiti te bolne točke i postati idealan izbor za priključne cjevovode peći. Sljedeće razrađuje specifična aplikativna rješenja iz više dimenzija.
Osnovne prednosti izvedbe i precizno usklađivanje sa zahtjevima štednjaka
Radno okruženje peći karakterizira visoka temperatura okoline (do 150 ℃ u blizini plamenika), često paljenje i gašenje plamena, kontakt s plinom (zemni plin, ukapljeni naftni plin) i kondenziranom vodom te potreba za sigurnim i fleksibilnim priključkom. Učinak mijeha od nehrđajućeg čelika može točno ispuniti ove zahtjeve:
Izvrsna sigurnost i nepropusnost: Izrađen od visokokvalitetnog nehrđajućeg čelika 304, mijeh ima jednodijelnu strukturu bez spojeva u sredini, smanjujući rizik od curenja. Spojni krajevi (navojni ili brzo spojni) precizno su strojno obrađeni i opremljeni posebnim brtvenim prstenima (kao što je nitrilna guma ili EPDM) koji su kompatibilni s plinom, osiguravajući pouzdano brtvljenje čak i pri dugotrajnoj uporabi i promjenama temperature.
Otpornost na visoke temperature i otpornost na vatru: Može izdržati visoke temperature do 300 ℃, što je daleko više od temperature okoline u blizini plamenika štednjaka. Čak i ako slučajno dođe u dodir s otvorenim plamenom, neće se rastopiti niti izgorjeti, izbjegavajući požarne nezgode uzrokovane gorenjem crijeva, što je mnogo sigurnije od gumenih crijeva.
Otpornost na koroziju i kompatibilnost s plinom: Otporan je na koroziju od komponenti plina (kao što su sulfidi u prirodnom plinu) i kondenzirane vode koja se stvara tijekom izgaranja plina, izbjegavajući hrđu i perforacije. Kompatibilan je s raznim plinovima, uključujući prirodni plin, ukapljeni naftni plin i umjetni plin, bez degradacije materijala ili reakcije.
Fleksibilnost i prilagodljivost ugradnje: mijeh se može slobodno savijati (minimalni radijus savijanja je 3-5 puta veći od promjera cijevi), prilagođavajući se složenom prostornom rasporedu kuhinja. Može jednostavno spojiti izvor plina (plinomjer, plinsku bocu) na štednjak, smanjujući potrebu za koljenima i adapterima te pojednostavljujući postupak instalacije.
Zaštita od starenja i dug radni vijek: Za razliku od gumenih crijeva koja su sklona starenju, stvrdnjavanju i pucanju zbog temperature, ultraljubičastih zraka i uljnih para, mijeh od nehrđajućeg čelika ima učinak protiv starenja. Njegov životni vijek može doseći 10-15 godina, daleko premašujući životni vijek gumenih crijeva od 18 mjeseci do 2 godine, smanjujući učestalost zamjene.
Tipični scenariji primjene
Mijehovi od nehrđajućeg čelika mogu se primijeniti na razne vrste peći kako bi se riješili problemi spajanja:
Plinske peći za kućanstvo
Veza između plinomjera i štednjaka: U kućnim kuhinjama koristi se za spajanje plinomjera ili plinskog ventila na štednjak. Njegova fleksibilnost omogućuje da se provuče kroz ormare i oko prepreka, izbjegavajući sigurnosne opasnosti od gnječenja ili savijanja gumenih crijeva.
Priključak za ugradbenu peć: Za ugradbene peći ugrađene u ormariće, mijeh se može saviti u prikladan oblik kako bi odgovarao uskom prostoru, osiguravajući dobru ventilaciju i izbjegavajući nakupljanje plina.
Komercijalni kuhinjski štednjaci
Veliki štednjaci u restoranima i kantinama: koriste se za spajanje komercijalnih štednjaka (kao što su wok štednjaci, parni štednjaci) s plinovodom. Može izdržati okruženje visoke temperature u komercijalnim kuhinjama i vibracije štednjaka tijekom upotrebe, osiguravajući stabilnu opskrbu plinom.
Plinske friteze i pećnice: Visokotemperaturna otpornost mijeha čini ga prikladnim za spajanje plinskih friteza i pećnica koje stvaraju veliku toplinu tijekom rada, izbjegavajući oštećenje cjevovoda uzrokovano visokom temperaturom.
Industrijske peći
Industrijske peći za grijanje i peći za žarenje: koriste se za cjevovode za opskrbu plinom industrijskih peći. Može se prilagoditi visokoj temperaturi oko peći i fluktuacijama tlaka industrijskog plina, osiguravajući sigurnu i kontinuiranu opskrbu plinom.
Ključne točke odabira i specifikacije instalacije
1. Znanstvena selekcija
Materijal i kalibar: nehrđajući čelik 304 dovoljan je za kućanske i opće komercijalne štednjake; za industrijska okruženja s težim uvjetima, nehrđajući čelik 316 može se odabrati za bolju otpornost na koroziju. Kalibar se odabire prema potrošnji plina peći, obično DN10 (3/8 inča) za kućanske peći i DN15 (1/2 inča) ili veći za komercijalne peći.
Duljina i nazivni tlak: Duljina bi trebala biti odgovarajuća, općenito ne prelazeći 2 metra za upotrebu u kućanstvu kako bi se izbjegao pretjerani otpor cjevovoda. Oznaka tlaka treba biti ≥ 1,6 MPa kako bi se zadovoljili zahtjevi za tlak opskrbe plinom (obično 2-3 kPa za kućanstva, do 5 kPa za komercijalne).
Vrsta priključka: štednjaci za kućanstvo obično koriste navojne spojeve s maticama specifičnim za plin; komercijalne peći mogu koristiti prirubničke spojeve ili spojeve za brzo spajanje za jednostavno rastavljanje i održavanje.
2. Specifikacije instalacije
Izbjegavajte prekomjerno savijanje i uvijanje: tijekom instalacije radijus savijanja ne smije biti manji od navedene vrijednosti kako bi se spriječilo oštećenje strukture mijeha i utjecalo na njegov radni vijek i sigurnost. Nemojte uvijati cjevovod kako biste izbjegli popuštanje brtve.
Čvrsto pričvršćivanje: mijeh treba pričvrstiti posebnim kopčama u intervalima (svakih 50-80 cm) kako bi se izbjeglo podrhtavanje i trenje s drugim predmetima, što može uzrokovati trošenje. Ne povlačite cjevovod na silu tijekom instalacije.
Cjevovod treba držati na udaljenosti od najmanje 30 cm od plamenika štednjaka i drugih visokotemperaturnih komponenti. Ako je neizbježno, potrebno je poduzeti mjere toplinske izolacije (kao što su toplinski izolacijski rukavci).
Detekcija curenja: Nakon ugradnje mora se provesti test curenja. Nanesite sapunicu na spojne dijelove; ako se ne stvaraju mjehurići, to znači da nema curenja. Nemojte koristiti otvoreni plamen za otkrivanje curenja kako biste izbjegli opasnost.
Redoviti pregled i zamjena: Redovito provjeravajte ima li mijeh znakova oštećenja, korozije ili labavih spojeva. Treba ga zamijeniti na vrijeme kada dosegne radni vijek ili se ošteti, a mora ga zamijeniti stručno osoblje.
Prednosti primjene
Poboljšajte sigurnost: upotreba mijeha od nehrđajućeg čelika smanjuje rizik od curenja plina uzrokovanog starenjem, ugrizima štakora i visokom temperaturom gumenih crijeva, učinkovito sprječavajući eksplozije plina i požarne nesreće te osiguravajući sigurnost života i imovine.
Smanjite troškove održavanja: Dugi radni vijek smanjuje učestalost zamjene u usporedbi s gumenim crijevima, čime se smanjuju troškovi i problemi čestih zamjena. U isto vrijeme, njegova otpornost na koroziju smanjuje radove održavanja uzrokovane oštećenjem cjevovoda.
Pojednostavite instalaciju: Fleksibilnost mijeha čini instalaciju cjevovoda štednjaka praktičnijom, prilagođavajući se različitim rasporedima kuhinja, smanjujući poteškoće konstrukcije i poboljšavajući učinkovitost instalacije.
Usklađenost sa sigurnosnim standardima: Zadovoljava zahtjeve nacionalnih sigurnosnih standarda za plinske uređaje (kao što je GB 29993-2013 "Valovita crijeva od nehrđajućeg čelika za plin") i može proći inspekciju relevantnih odjela, osiguravajući usklađenost s propisima.
Sažetak
Mijeh od nehrđajućeg čelika, svojom sigurnošću, otpornošću na visoke temperature, otpornošću na koroziju, fleksibilnošću i dugim vijekom trajanja, pruža pouzdano rješenje za spajanje raznih peći. Učinkovito rješava sigurnosne opasnosti i poteškoće pri instalaciji tradicionalnih spojnih cjevovoda i idealan je izbor za poboljšanje sigurnosti i pouzdanosti sustava opskrbe plinom za peći.

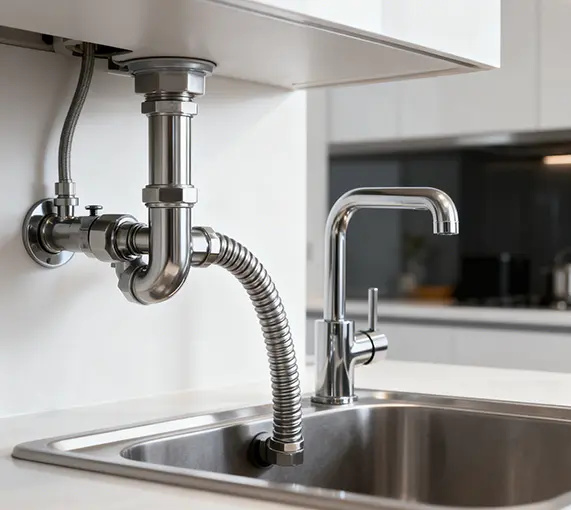

Sanitarni sustavi (uključujući medicinsku higijenu, preradu hrane i pića, farmaceutsku proizvodnju i javne sanitarne objekte) imaju izuzetno stroge zahtjeve za cjevovode, kao što su visoka čistoća, otpornost na koroziju, jednostavno čišćenje, netoksičnost i usklađenost sa higijenskim standardima. Tradicionalni cjevovodi (kao što su plastične cijevi ili obične metalne cijevi) često imaju probleme poput lakog onečišćenja, teškog čišćenja ili korozije u teškim uvjetima. Mijehovi od nehrđajućeg čelika svojim svojstvima materijala i konstrukcijskim dizajnom mogu savršeno zadovoljiti posebne potrebe sanitarnih sustava i postati pouzdano cjevovodno rješenje. Sljedeće razrađuje specifična aplikativna rješenja iz više dimenzija.
Precizno usklađivanje osnovnih prednosti performansi sa zahtjevima sanitarnog sustava
Sanitarni sustavi rade u okruženjima koja karakteriziraju često čišćenje (CIP/SIP), kontakt s različitim sredstvima za čišćenje (kiseline, lužine), dezinfekcija na visokim temperaturama i stroga prevencija rasta mikroba. Učinak mijeha od nehrđajućeg čelika može točno ispuniti ove zahtjeve:
Izvrsna otpornost na koroziju: Izrađen od nehrđajućeg čelika 304 ili 316L, može se oduprijeti koroziji od raznih sredstava za čišćenje (kao što je peroctena kiselina, natrijev hidroksid) i dezinficijensa koji se koriste u sanitarnim sustavima. Nehrđajući čelik 316L, sa svojim višim udjelom molibdena, ima jaču otpornost na koroziju kloridnih iona, što ga čini pogodnim za okruženja s visokim udjelom soli (kao što je prerada plodova mora) ili česta uporaba dezinficijensa koji sadrže klor.
Visoka čistoća i netoksičnost: unutarnja stijenka mijeha je glatka (Ra ≤ 0,8 μm) nakon elektrolitičkog poliranja, bez mrtvih kutova ili pora, što može spriječiti prianjanje i razmnožavanje mikroorganizama (bakterija, gljivica, itd.). Ne otpušta štetne tvari i u skladu je s međunarodnim higijenskim standardima kao što su FDA, 3A i USP klasa VI, osiguravajući da medij (voda, hrana, lijekovi) nije kontaminiran.
Otpornost na temperaturu i prilagodljivost dezinfekciji: Može izdržati procese dezinfekcije na visokim temperaturama (kao što je sterilizacija zasićenom parom na 121 ℃ tijekom 30 minuta) i okruženja niske temperature (do -40 ℃), prilagođavajući se čestim promjenama temperature u sanitarnim sustavima tijekom čišćenja i rada. Neće se deformirati niti ostariti zbog temperaturnih fluktuacija.
Glatka unutarnja stijenka i nizak rizik od onečišćenja: Iznimno glatka unutarnja površina smanjuje zadržavanje ostataka medija, što olakšava čišćenje tijekom procesa CIP (Clean-in-Place). U usporedbi s cijevima s grubom površinom, može smanjiti učestalost čišćenja i upotrebu sredstava za čišćenje, čime se smanjuju troškovi i utjecaj na okoliš.
Mehanička čvrstoća i dug radni vijek: Ima visoku vlačnu čvrstoću (≥520 MPa) i otpornost na udarce, može izdržati fluktuacije tlaka u sanitarnim cjevovodima (obično 0,1-1,0 MPa) i nije ga lako oštetiti tijekom instalacije ili uporabe. Njegov životni vijek može doseći više od 10 godina, daleko premašujući vijek plastičnih cijevi (3-5 godina), smanjujući učestalost zamjene i održavanja.
Tipični scenariji primjene
Mijehovi od nehrđajućeg čelika mogu riješiti bolne točke primjene tradicionalnih cjevovoda u različitim vrstama sanitarnih sustava:
Medicinski i zdravstveni sanitarni sustavi
Cjevovodi za opskrbu medicinskom vodom: koriste se za transport pročišćene vode, sterilne vode i vode za dijalizu u bolnicama. Glatka unutarnja stijenka i otpornost na koroziju mijeha sprječavaju sekundarno onečišćenje kvalitete vode, osiguravajući sigurnost korištenja medicinske vode.
Priključci cjevovoda za dezinfekciju: spajanje autoklava, sterilizatora i druge opreme, može izdržati dezinfekciju parom na visokoj temperaturi i pod visokim pritiskom, osiguravajući nepropusnost cjevovoda tijekom procesa dezinfekcije.
Ispuštanje otpadne vode u operacijskim salama: Koriste se za ispuštanje kontaminirane otpadne vode u operacijskim salama, mijeh od nehrđajućeg čelika 316L može se oduprijeti koroziji od krvi, lijekova i dezinficijensa u otpadnoj vodi.
Sanitarni sustavi za preradu hrane i pića
Cjevovodi za transport sirovina: U proizvodnim linijama za mlijeko, piće i pivovare, koristi se za transport sirovina (mlijeko, sok, sirup, itd.). Netoksična i glatka unutarnja stijenka sprječava ostatke materijala i rast bakterija, ispunjavajući higijenske zahtjeve za hranu.
Sustavi cjevovoda za čišćenje: Spajajući CIP opremu za čišćenje i proizvodnu opremu, može izdržati eroziju visokotemperaturnih tekućina za čišćenje (80-95 ℃) i kemijskih sredstava za čišćenje, osiguravajući učinkovito čišćenje bez oštećenja cjevovoda.
Cjevovodi za parnu sterilizaciju u tvornicama hrane: koriste se za transport pare u procesima sterilizacije hrane, prilagođavaju se čestim udarima pare visoke temperature i održavaju stabilne performanse.
Sanitarni sustavi za farmaceutsku proizvodnju
Prijevoz API-ja (aktivnog farmaceutskog sastojka): U farmaceutskim radionicama koristi se za prijevoz API-ja i međuproizvoda. Mjehovi zadovoljavaju GMP standarde, bez adsorpcije ili ispiranja, čime se osigurava čistoća farmaceutskih proizvoda.
Cjevovodi za pročišćenu vodu i vodu za injekcije: spajanje opreme za obradu vode i vodove za punjenje, može izdržati visokotemperaturnu cirkulaciju pročišćene vode i zadovoljiti stroge higijenske zahtjeve za sustave vode za injekcije.
Javne sanitarne prostorije
Cjevovodi za opskrbu vodom u javnim kupaonicama: koriste se na javnim mjestima s velikim prometom kao što su teretane i bazeni, otporni su na koroziju od vode koja sadrži klor i imaju dobru otpornost na pritisak kako bi se prilagodili čestoj upotrebi vode.
Cjevovodi za pročišćavanje otpadnih voda na javnim površinama: Za transport kućnih otpadnih voda na postajama, zračnim lukama itd., otporan je na koroziju od organskih tvari u otpadnim vodama i nije ih lako blokirati zbog svoje glatke unutarnje stijenke.
Ključne točke odabira i specifikacije instalacije
1. Znanstvena selekcija
Odabir materijala: nehrđajući čelik 304 prikladan je za opća sanitarna okruženja (kao što su javne kupaonice); Nehrđajući čelik 316L poželjan je za oštra okruženja s jakom korozijom (kao što je farmaceutska proizvodnja, prerada plodova mora) ili česta uporaba jakih dezinficijensa.
Kalibar i nazivni tlak: Odaberite kalibre (DN15-DN100) prema zahtjevima protoka sanitarnog sustava. Na primjer, mali kalibri (DN15-DN32) koriste se za opskrbu medicinskom vodom, a srednji kalibri (DN40-DN80) koriste se za cjevovode za preradu hrane. Nazivni tlak treba biti ≥ 1,5 puta veći od radnog tlaka (obično 1,0-1,6 MPa).
Površinska obrada: unutarnja stijenka mora biti podvrgnuta elektrolitičkom poliranju (Ra ≤ 0,8 μm) kako bi se osigurala glatkoća i jednostavno čišćenje; vanjski zid se može polirati ili pasivizirati kako bi se povećala otpornost na koroziju.
Metode povezivanja: Uobičajeno se koriste sanitarni spojni spojevi (Tri-Clamp), koji se lako rastavljaju i čiste, prikladni za sustave koji zahtijevaju često održavanje; prirubnički spojevi sa sanitarnim brtvama (kao što su EPDM, PTFE) koriste se za visokotlačne cjevovode kako bi se osiguralo brtvljenje i higijena.
2. Specifikacije instalacije
Kontrola čistoće: Prije postavljanja, mijeh se mora očistiti (čistom vodom ili alkoholom) kako bi se uklonilo ulje, hrđa i druge nečistoće. Za farmaceutske i prehrambene sustave potrebni su tretmani odmašćivanja i pasivizacije kako bi se zadovoljili aseptički zahtjevi.
Izbjegavajte mrtve kutove: tijekom instalacije smanjite upotrebu koljena i T-komada. Ako je potrebno, koristite sanitarna koljena velikog radijusa kako biste izbjegli mrtve kutove u kojima se nakuplja prljavština. Radijus savijanja mijeha trebao bi biti ≥ 5 puta veći od promjera cijevi kako bi se spriječilo da deformacija utječe na čistoću.
Zahtjevi za brtvljenje: Brtve za brtvljenje moraju biti prikladne za hranu ili medicinske (kao što je EPDM za visoke temperature, PTFE za otpornost na kiseline i lužine) i moraju se redovito mijenjati kako bi se spriječio rast bakterija zbog starenja brtve.
Sterilizacija i ispitivanje: Nakon postavljanja, provedite ispitivanje tlakom (koristeći čistu vodu ili komprimirani zrak) kako biste osigurali da nema curenja. Za aseptičke sustave izvršite sterilizaciju SIP (sterilizacija na licu mjesta) kako biste potvrdili da cjevovod zadovoljava mikrobna ograničenja (≤ 10 CFU/100 ml).
Prednosti primjene
Jamstvo higijenske sigurnosti: Glatka unutarnja stijenka i otpornost na koroziju mijeha od nehrđajućeg čelika sprječavaju kontaminaciju mikrobima i srednje kvarenje, smanjujući otpad od proizvoda u prehrambenoj i farmaceutskoj proizvodnji i izbjegavajući medicinske nezgode u zdravstvenim sustavima.
Smanjite troškove održavanja: dug radni vijek i karakteristike lakog čišćenja smanjuju učestalost zamjene cjevovoda i čišćenja. U usporedbi s plastičnim cijevima, godišnji troškovi održavanja mogu se smanjiti za 40%-60%.
Usklađenost s regulatornim zahtjevima: Zadovoljite međunarodne higijenske standarde (FDA, 3A, GMP, itd.) i nacionalne regulatorne zahtjeve za sanitarne sustave, izbjegavajući kazne ili obustavu proizvodnje zbog nepridržavanja.
Poboljšajte učinkovitost proizvodnje: Pouzdana izvedba osigurava stabilan rad sanitarnih sustava, smanjujući zastoje uzrokovane kvarovima na cjevovodima. Jednostavna demontaža sanitarnih priključaka ubrzava procese održavanja i čišćenja.
Sažetak
Mijehovi od nehrđajućeg čelika, sa svojom otpornošću na koroziju, visokom čistoćom i usklađenošću sa higijenskim standardima, pružaju "sigurno, pouzdano i učinkovito" cjevovodno rješenje za sanitarne sustave. Bilo da se radi o medicini, hrani, farmaciji ili javnom zdravstvu, oni mogu zadovoljiti stroge higijenske zahtjeve i složene radne uvjete, postavljajući čvrste temelje za siguran rad sanitarnih sustava.
Sustavi klimatizacije i ventilacije (uključujući centralnu klimatizaciju, komercijalnu ventilaciju, čistu klimatizaciju itd.) imaju temeljne zahtjeve za cjevovode, kao što su nesmetan prijenos zraka/medija, otpornost na vibracije i smanjenje buke, otpornost na temperaturu i vlagu, fleksibilna instalacija i dugoročna stabilnost. Tradicionalni zračni kanali (kao što su kanali od pocinčanog čeličnog lima) imaju problema kao što su velika krutost i velika buka od vibracija, dok su plastične cijevi ograničene temperaturnom otpornošću i čvrstoćom. Mijehovi od nehrđajućeg čelika, sa svojim jedinstvenim materijalom i strukturnim prednostima, mogu se učinkovito prilagoditi složenim radnim uvjetima klimatizacijskih i ventilacijskih sustava, postajući idealan izbor za optimizaciju performansi cjevovoda. Sljedeće razrađuje specifična aplikativna rješenja iz više dimenzija.
Precizno usklađivanje osnovnih prednosti izvedbe sa zahtjevima sustava
Radno okruženje sustava klimatizacije i ventilacije karakteriziraju fluktuacije temperature (-10 ℃ do 80 ℃), visoka vlažnost zraka, česte vibracije opreme i potreba za smanjenjem otpora vjetra i buke. Učinak mijeha od nehrđajućeg čelika može točno ispuniti ove zahtjeve:
Izvrsna otpornost na temperaturu i vlagu: nehrđajući čelik 304 može raditi stabilno u temperaturnom rasponu od -40 ℃ do 300 ℃, u potpunosti pokrivajući zahtjeve klimatizacijskih sustava za dovodni zrak (12-18 ℃), povratni zrak (sobna temperatura) i ventilacijske sustave za ispušnu temperaturu (-10 ℃ do 60 ℃); u isto vrijeme, nehrđajući čelik ne upija vodu ili plijesan i može se oduprijeti koroziji u okruženjima visoke vlažnosti (kao što su podrumi, ventilacija bazena), izbjegavajući hrđu cjevovoda ili rast bakterija.
Otpornost na vibracije i sposobnost smanjenja buke: Prstenasta valovita struktura mijeha ima dobre performanse elastične apsorpcije udaraca, koja može apsorbirati vibracije nastale radom klimatizacijskih jedinica i ventilatora (frekvencija vibracija 10-100Hz), smanjiti prijenos vibracija na cjevovode i građevinske konstrukcije i smanjiti buku (u usporedbi s krutim zračnim kanalima, može smanjiti buku za 5-15dB); posebno je prikladan za mjesta osjetljiva na buku kao što su bolnice i laboratoriji.
Nizak otpor vjetra i stabilnost protoka zraka: unutarnja stijenka mijeha, nakon glatke obrade (Ra≤1,6μm), ima koeficijent otpora vjetra (λ) od čak 0,02-0,03, što je mnogo niže od lokalnog otpora tradicionalnih pravokutnih zračnih kanala; dizajn prstenastog presjeka čini distribuciju protoka zraka ravnomjernijom, izbjegava vrtložna strujanja i poboljšava učinkovitost izmjene topline klimatizacijskih sustava i učinak ventilacije ventilacijskih sustava.
Fleksibilnost ugradnje i prilagodljivost prostoru: mijeh se može proizvoljno saviti (minimalni radijus savijanja je 3-5 puta veći od promjera cijevi) i može lako zaobići prepreke kao što su grede, stupovi i cijevi, smanjujući upotrebu koljena, T-komada i drugog pribora; za uske prostore (kao što su stropni polukati, prostorije s opremom), njihove fleksibilne karakteristike mogu pojednostaviti postupak postavljanja i smanjiti poteškoće u izgradnji.
Prednosti čvrstoće i radnog vijeka: Vlačna čvrstoća nehrđajućeg čelika (≥520MPa) mnogo je veća od one plastičnih cijevi, s otpornošću na udarce, koja može izdržati pozitivan tlak (≤2000Pa) i negativan tlak (≥-500Pa) u zračnom kanalu, ispunjavajući zahtjeve visokotlačnih sustava za dovod zraka; životni vijek može doseći više od 20 godina, daleko premašujući antikorozivni ciklus zračnih kanala od pocinčanog čeličnog lima (8-12 godina).
Tipični scenariji primjene
Mijehovi od nehrđajućeg čelika mogu konkretno riješiti bolne točke primjene tradicionalnih cjevovoda u različitim vezama klimatizacijskih i ventilacijskih sustava:
Centralni klimatizacijski sustavi

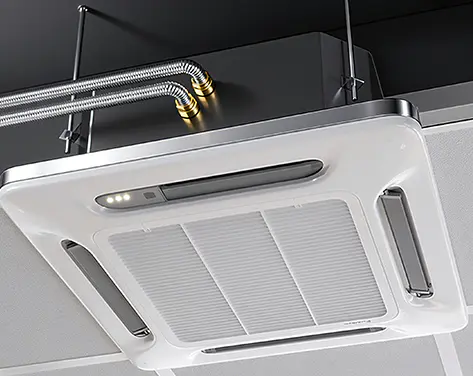

Odjeljak za spajanje između klimatizacijskih jedinica i zračnih kanala: Na izlazu zraka rashladnika vode i klima-uređaja, mijeh može apsorbirati vibracije od rada opreme, izbjeći buku rezonancije zračnih kanala uzrokovanu krutim spojevima; u isto vrijeme, kompenzirajte pomak između jedinica i zračnih kanala zbog pogrešaka pri instalaciji ili promjena temperature.
Spoj između ventilokonvektora i ogranaka: Malokalibarski (DN80-DN200) mijeh je pogodan za dovodne/povratne kanale ventilokonvektora. Fleksibilna struktura smanjuje prijenos vibracija ventilatora, a glatka unutarnja stijenka ne nakuplja prašinu, smanjujući učestalost čišćenja i održavanja klimatizacijskih sustava.
Spajanje cjevovoda rashladnog sredstva: U cjevovodima rashladnog sredstva (kao što je R32, R410A) multi-split klima uređaja, mijeh se može prilagoditi promjenama temperature (-15 ℃ do 60 ℃) tijekom kruženja rashladnog sredstva, a njihova otpornost na vibracije sprječava istjecanje rashladnog sredstva uzrokovano labavim sučeljima.
Komercijalni i industrijski ventilacijski sustavi
Kuhinjske ispušne cijevi: Mijehovi od nehrđajućeg čelika otporni su na koroziju uljnim parama, a njihova savitljiva svojstva prilagođavaju se složenom prostornom rasporedu kuhinja. Njihova otpornost na visoke temperature (≤300 ℃) može se nositi s trenutnom visokom temperaturom uljnih para, što je sigurnije od plastičnih cijevi.
Ventilacija industrijskih radionica: U prašnjavim i vlažnim radionicama (kao što su obrada hrane, proizvodnja strojeva), otpornost na koroziju mijeha može se oduprijeti eroziji prašine i hrđi uslijed kondenzacije. Fleksibilni dizajn olakšava spajanje ventilacijskih otvora u različitim područjima, poboljšavajući učinkovitost ventilacije.
Sustavi za odvod dima od požara: visokotemperaturni mijeh od nehrđajućeg čelika (kao što je materijal 316) može kontinuirano raditi na 280 ℃ više od 30 minuta, ispunjavajući zahtjeve otpornosti na vatru za odvod dima od požara, a njihova otpornost na vibracije osigurava da cijevi ne padnu u slučaju požara.
Čista klimatizacija i posebna ventilacija
Ventilacija u bolničkim čistim operacijskim dvoranama: mijehovi s elektrolitički poliranim unutarnjim stijenkama (Ra≤0,8μm) ne nakupljaju prašinu i lako se dezinficiraju, zadovoljavaju GMP standarde čistoće, smanjuju rizik od rasta bakterija i prilagođavaju se visokoučinkovitom sustavu filtracijske ventilacije u operacijskim sobama.
Ispuh iz laboratorijskih napa: mijeh može spojiti nape na glavne zračne kanale. Otpornost na kemijsku koroziju (materijal 316) otporna je na eroziju izazvanu laboratorijskim ispušnim plinovima (kao što su kiselo-bazni plinovi), a fleksibilna struktura olakšava podešavanje položaja ugradnje napa.
Klimatizacija i ventilacija u podatkovnim centrima: U serverskim sobama visoke gustoće, mijeh može točno spojiti izlaze klima uređaja i zračne kanale ormara, smanjiti gubitak hladnog zraka, a njihova otpornost na vibracije smanjuje smetnje ventilatora klima uređaja na rad poslužitelja.
III. Ključne točke odabira i specifikacije instalacije
1. Znanstvena selekcija
Materijal i kalibar: nehrđajući čelik 304 odabran je za obične klimatizacijske i ventilacijske sustave; Nehrđajući čelik 316 odabran je za vlažna i korozivna okruženja (kao što su kuhinje, laboratoriji); kalibri se biraju prema zahtjevima za volumen zraka od DN50-DN600 (DN100-DN300 se obično koristi u civilne svrhe, DN300-DN600 za industrijske svrhe).
Oznaka tlaka i temperature: Odaberite odgovarajuću ocjenu tlaka u skladu s tlakom zraka u sustavu (ocjena 1000 Pa odabrana je za konvencionalne sustave zračnih kanala, ocjena 2000 Pa za visokotlačne sustave za dovod zraka); posebni mijehovi s otpornošću na temperaturu ≥280 ℃ potrebni su za scenarije visokih temperatura (kao što je odvod dima od požara).
Način spajanja: Prirubnički priključak koristi se za povezivanje sa sučeljima opreme (opremljen gumenim brtvama za poboljšanje brtvljenja i apsorpcije udara); stezaljka se može koristiti za spajanje dijelova zračnog kanala (lako se rastavlja i čisti); zavareni spoj preporuča se za čiste sustave (kako bi se smanjila mjesta curenja).
Duljina i iznos kompenzacije: Odredite duljinu prema zahtjevima za udaljenost ugradnje i vibracijski pomak i rezervirajte 5%-10% margine širenja kako biste osigurali da se mijeh može slobodno širiti i skupljati tijekom vibracija ili promjena temperature, izbjegavajući pretjerano rastezanje.
2. Specifikacije instalacije
Čišćenje i prethodna obrada: Prije ugradnje uklonite mrlje od ulja i nečistoće u mijehu. Čiste sustave potrebno je očistiti čistom vodom i osušiti; za ventilacijske sustave koji se odnose na hranu i lijekove, moraju se odabrati mijehovi tretirani bez ulja kako bi se izbjeglo onečišćenje zraka.
Savijanje i pričvršćivanje: Prilikom savijanja kontrolirajte radijus savijanja ≥ vrijednosti koju specificira proizvod (kao što je radijus savijanja DN200 mijeha ≥600 mm) i zabranite oštra savijanja ili uvijanja; postavite klizne nosače svakih 3-5 metara u ravnom dijelu (omogućujući aksijalno pomicanje) i dodajte nosače za prigušivanje udaraca u blizini izvora vibracija kako biste smanjili podrhtavanje cjevovoda.
Mjere za brtvljenje i smanjenje buke: kada se koristi prirubnički spoj, ravnomjerno zategnite vijke kako biste osigurali da je brtva potpuno postavljena; između vibrirajuće opreme kao što su ventilatori i jedinice klima uređaja i mijehovi mogu se dodati gumeni amortizeri kako bi se dodatno poboljšao učinak smanjenja buke.
Ispitivanje i prihvaćanje: Nakon ugradnje provedite ispitivanje tlaka zraka (ispitni tlak sustava s pozitivnim tlakom je 1,2 puta veći od projektiranog tlaka, a tlak se održava 1 sat bez curenja); tijekom rada, otkrijte vrijednost buke (koja bi trebala zadovoljiti standarde buke mjesta, kao što su bolnice ≤40dB).
Prednosti primjene
Poboljšajte udobnost sustava: karakteristike otpornosti na vibracije i smanjenje buke čine klimatizacijske i ventilacijske sustave tišima, posebno u rezidencijama, hotelima i drugim mjestima, što može značajno poboljšati životno iskustvo; Dizajn niske otpornosti na vjetar smanjuje buku protoka zraka, izbjegavajući "zavijanje vjetra" tradicionalnih zračnih kanala.
Smanjite troškove održavanja: Nehrđajući čelik je otporan na koroziju i vlagu, smanjujući učestalost zamjene zbog hrđe cjevovoda i plijesni, a godišnji troškovi održavanja mogu se smanjiti za 30%-50%; na glatkom unutarnjem zidu nije lako nakupiti prašinu, a ciklus čišćenja se produljuje na 1-2 godine (tradicionalni zračni kanali su 3-6 mjeseci).
Povećajte sigurnost sustava: u sustavima za odvod dima, mijehovi otporni na visoke temperature mogu osigurati glatkoću kanala za odvod dima u slučaju požara; otpornost na udarce sprječava oštećenje zračnih kanala uslijed vibracija i sudara, smanjujući rizik od curenja zraka.
Poboljšajte učinkovitost ugradnje: Fleksibilna struktura smanjuje upotrebu dodataka i rezanje i obradu na licu mjesta, skraćujući razdoblje ugradnje za 20%-40%, što je posebno prikladno za transformaciju klimatizacijskih i ventilacijskih sustava u starim zgradama, smanjujući oštećenje izvorne strukture.
Sažetak
Optimizacijom materijala i strukture, mijehovi od nehrđajućeg čelika postižu sveobuhvatne performanse "niske buke i visoke učinkovitosti, otpornosti na koroziju i trajnosti te fleksibilne prilagodbe" u sustavima klimatizacije i ventilacije. Bilo da se radi o udobnoj klimatizaciji u civilnim zgradama ili posebnoj ventilaciji u industrijskim mjestima, oni mogu pružiti pouzdana rješenja cjevovoda, postavljajući čvrste temelje za stabilan rad i poboljšanje performansi sustava.

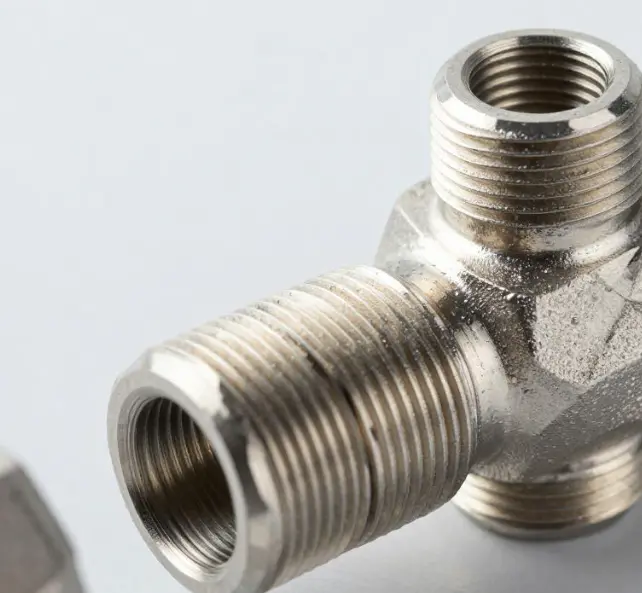

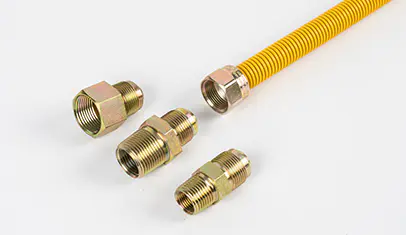

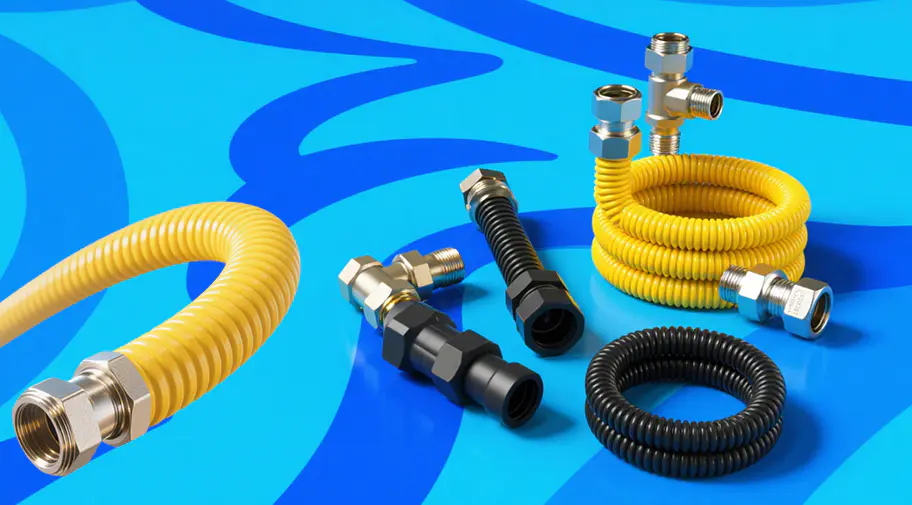

304 nehrđajući čelik, s jakom otpornošću na koroziju. 316L je pogodan za zahtjevnija okruženja. Svi spojevi izrađeni su od ugljičnog čelika, što je isplativ spoj.
Podržava višestruke kalibre od DN6 do DN25, ispunjavajući zahtjeve cjevovoda raznih sustava kao što su sanitarni čvorovi, grijanje i klimatizacija.
tri VIJESTI
Haoyin (Ningbo) Bellows Technology Co., Ltd.
