Zamislite 30-metarsku cijev od ugljičnog čelika kroz koju prolazi para na 90°C. Kad se linija prekine zimi, metal se skuplja. Kada ponovno otvorite ventil, temperatura se penje, čelik se rasteže, a površine prirubnice se pokušavaju razdvojiti. Dilatacijski spoj cijevi je komponenta koja apsorbira to kretanje prije nego što se pretvori u pukotine, curenje ili oštećenje kućišta pumpe. Pravi ekspanzioni spoj, pravilno dimenzioniran i instaliran, jedno je od najjeftinijih ulaganja u pouzdanost cijevi.
Zašto su potrebni dilatacijski spojevi za cijevi
Metalne cijevi se šire i skupljaju s temperaturom. Vod od ugljičnog čelika od 30 m koji radi između -5°C i 90°C može se pomaknuti blizu 33 mm. Taj pokret mora negdje otići. Ako su krajevi cijevi kruto povezani s pumpama, kotlovima ili betonskim sidrima, rezultirajuće naprezanje može uzrokovati curenje prirubnice, ekstruziju brtve, slomljene nosače i pukotine uslijed zamora u blizini zavara.
Malo brze matematike: ΔL = α × L × ΔT. Za ugljični čelik, α ≈ 11,7 × 10⁻⁶/°C. Linija od 30 000 mm koja vidi zamah od 50°C pomaknut će se za oko 17,6 mm. Ako zanemarite to kretanje, cijev će sama pronaći način da se pomakne, obično na način koji vi ne želite.
Čelik se neće prestati širiti. Jedino pravo pitanje je želite li kontrolirati taj pokret ili dopustiti da on kontrolira vas.
Cijevni kompenzator rješava ovaj problem uvođenjem fleksibilnog elementa mijeha u dio cijevi. Mijeh apsorbira aksijalno, bočno i kutno kretanje dok zadržava tekućinu unutra. Također prigušuje mehaničke vibracije pumpi i kompresora, smanjujući prijenos opterećenja na susjednu opremu.
Položaj je važan jednako kao i sam spoj. Kada je mijeh pod tlakom, krajnje opterećenje više nije samo tlak pomnožen s unutarnjom površinom cijevi. Zavoji mijeha stvaraju potisak tlaka kojem se moraju oduprijeti glavna sidra. Zbog toga cijevni kompenzator nije samostalan element; dio je sustava koji uključuje sidra i vodilice cijevi.
Vrste dilatacijskih spojeva cijevi
Ne postoji jedinstveni dizajn koji odgovara svakom sustavu cjevovoda. U praksi, birate između nekoliko obitelji, a taj izbor je vođen pokretom koji trebate apsorbirati i potiskom pritiska koji ste u stanju usidriti.
| Vrsta | Glavni pomak | Tipična upotreba |
|---|---|---|
| Aksijalni | Aksijalni extension/compression | Ravno teče u blizini fiksne opreme |
| Univerzalni | Aksijalni lateral | Višestruki pomaci, često na vrućoj cijevi |
| Šarke | Kutni (jedna ravnina) | U blizini zavoja cijevi i priključaka opreme |
| Gimbal | Kutni (u više ravnina) | Prostorni raspored cijevi |
| Uravnotežen tlakom | Aksijalni (with reduced main anchor load) | Visokotlačna para ili visokotlačni plin |
| Bočno | Bočno offset | Kratki dijelovi cijevi s bočnim odstupanjem |
Za industrijske vodove pod tlakom, valoviti metalni kompenzator s mijehom najjači je izbor zbog svog visokog tlačnog kapaciteta i temperaturne otpornosti. U mnogim situacijama, univerzalno metalna crijeva i vrste kompenzatora nudi svestranost koja vam je potrebna.
Proizvođači kao što je Haoyin proizvode fleksibilne metalne kompenzatore za paru, ulje i plin. Za standardne industrijske vodove s prirubnicom, montažni kompenzator s mijehom je najbrži put do pouzdanog sustava:

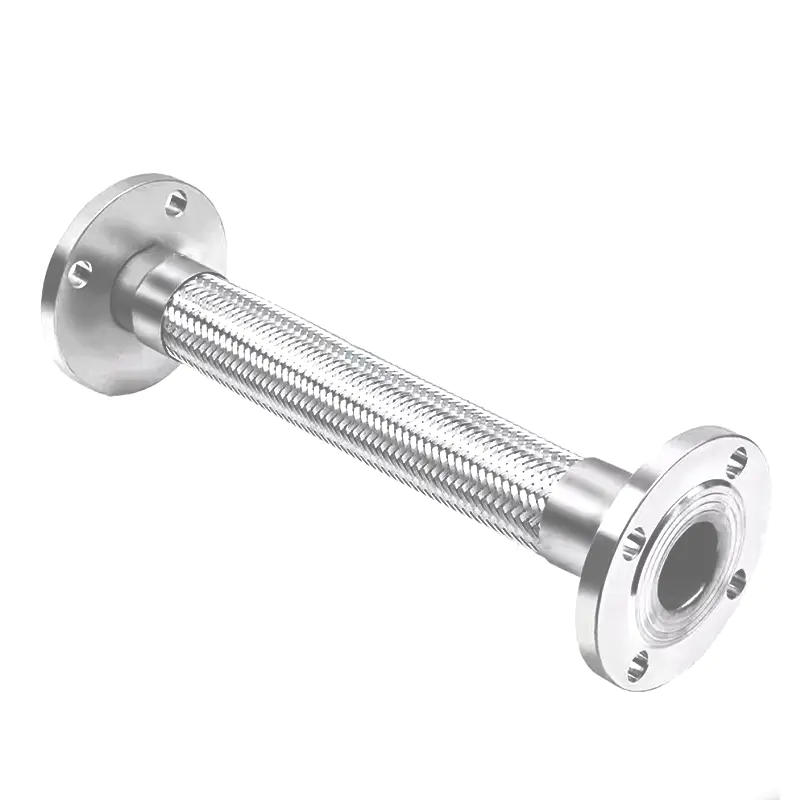

Prefabricirani fleksibilni metalni kompenzator za industrijske cjevovode Ovaj fleksibilni metalni kompenzator dostupan je od nehrđajućeg čelika ili ugljičnog čelika s tlakom do 1,6 MPa i veličinama DN25-DN600. Nudi mogućnosti prirubnice, zavarivanja ili brzog spajanja za sustave pare, vode i ulja, što ga čini pouzdanim izborom za standardne industrijske linije. Prije odabira provjerite projektnu temperaturu i zahtjeve za radni vijek. Pogledajte proizvod → Prije nego što odaberete jedan, provjerite maksimalnu projektiranu temperaturu i potrebni životni ciklus prema početnom dokumentu.
Odabir parametara koji odlučuju o vijeku trajanja
Dimenzioniranje dilatacijske spojnice cijevi nije samo promjer provrta. Morate uzeti u obzir proračunski tlak i temperaturu, iznose pomaka u sva tri smjera, cikluse zamora, kompatibilnost tekućine i podudaranje prirubnice.
- Projektirani tlak i temperatura. Materijal mijeha i broj slojeva određuju nazivni tlak.
- Pomak: aksijalni, bočni i kutni. Svaka vrsta ima drugačije ograničenje.
- Ciklus života. Mjehovi su fleksibilni članovi. Primjene s visokim ciklusom zahtijevaju višeslojni mijeh ili drugačiji dizajn.
- Kompatibilnost tekućine. Vruće ulje, para, plin i klorirana voda zahtijevaju različite materijale za mijeh.
- Dimenzije prirubnice i krajnji spojevi. Osigurajte da spoj odgovara vašoj postojećoj klasi cijevi.
Sljedeći grafikon prikazuje relativni kapacitet pomaka glavnih tipova. Vrijednosti su ilustrativne inženjerske ocjene, a ne izmjereni podaci.
Izbor materijala također mijenja performanse. Jednoslojni mijeh se često lakše sabija, dok višeslojni mijeh daje bolji vijek trajanja i otpornost na pritisak uz višu cijenu. Radarska karta u nastavku uspoređuje dvije opcije prema pet praktičnih kriterija.
Praksa postavljanja, sidra i ugradnje
Najbolji dilatacijski spoj na svijetu brzo će se pokvariti ako okolni sustav nije pripremljen. Imajte na umu tri pravila: postavite glavno sidro sa svake strane spoja, držite cijev poravnatu između spoja i sidra i pridržavajte se preporučenog razmaka vodilica.
Donji dijagram strukture prikazuje glavne dijelove kompenzatora s metalnim mijehom. Unutarnja košuljica štiti mijeh od vibracija izazvanih protokom, a spojne šipke ograničavaju aksijalno ispuhivanje tijekom prijelaza visokog tlaka.
Istezanje mijeha tijekom postavljanja je uobičajeno, ali to se mora učiniti u odnosu na unaprijed postavljenu vrijednost od proizvođača, a ne kao nagađanje. Vijci prirubnice trebaju biti ravnomjerno zategnuti. Nemojte koristiti dilatacijski spoj za ispravljanje neusklađenosti cijevi; to je jedan od najbržih načina da se ošteti mijeh.
Također zapamtite da je dilatacijski spoj s uravnoteženim tlakom dizajniran da smanji opterećenje glavnog sidra. Ako koristite standardni aksijalni spoj na visokotlačnom vodu i cijev nije ispravno usidrena, potisak tlaka će potrgati mijeh ili gurnuti cijev iz njenog nosača.
Načini kvarova, pregled i održavanje
Metalni kompenzatori s mijehom poznati su po dugom radnom vijeku ako se s njima ispravno postupa. Najčešći razlozi kvara su pucanje uslijed zamora, vanjska korozija ispod izolacije i oštećenje instalacije poput neravnomjerno zategnutih vijaka prirubnice.
Kada pregledavate ugrađeni spoj, potražite nabore mijeha koji su istrošeni jedan o drugi, znakove zelenih ili bijelih naslaga u blizini prirubnica i bilo kakve indikacije da cijev nije u izvornom položaju na nosačima vodilica. Vodite kratku evidenciju ciklusa ako linija radi blizu projektirane granice kretanja.
Tablica u nastavku daje perspektivu prioriteta održavanja za tipične zadatke inspekcije. Nije striktan raspored; odražava ono što iskusni inženjeri cjevovoda prvo provjeravaju.
FAQ za dilataciju cijevi
Brzi odgovori na pitanja koja timovi za nabavu i održavanje najčešće postavljaju.
Za što se koristi cijevni kompenzator?
Apsorbira toplinsko širenje, vibracije i mala odstupanja u sustavima cjevovoda, sprječavajući curenje i oštećenje opreme.
Kako izračunati toplinsko širenje u cijevi?
Koristite ΔL = α × L × ΔT. Za ugljični čelik, α je oko 11,7 × 10⁻⁶/°C. Pomnožite to s duljinom cijevi i temperaturnom razlikom.
Koja je razlika između kompenzatora i kompenzatora?
U većini industrijskih konteksta oni su ista komponenta. Kompenzator je jednostavno fleksibilni konektor koji kompenzira toplinsko kretanje u cjevovodu.
Koliko često treba mijenjati dilatacijske spojeve cijevi?
Ne postoji fiksni interval. Vijek trajanja ovisi o broju ciklusa, temperaturi, korozijskom okruženju i kvaliteti ugradnje. Pregledajte najmanje jednom godišnje.
Koji su uobičajeni uzroci kvara metalnog mijeha?
Pukotine uslijed zamora, korozija ispod izolacije, neravnomjerno zatezanje prirubnice i prekoračenje nazivnog pomaka.
Može li dilatacijski spoj cijevi apsorbirati buku i vibracije?
Da. Metalni spoj s mijehom prigušuje visokofrekventne vibracije crpki i kompresora, iako nije zamjena za odgovarajući izolator vibracija.
Ako se suočite s vrućim vodom, bučnom pumpom ili prirubnicom koja neće ostati čvrsta, cijevni ekspanzijski spoj odgovarajuće veličine je najjednostavnije rješenje u specifikaciji. Upotrijebite raspored sidra i vodilice kako biste mu dali poštenu priliku, zatražite od proizvođača krivulje ciklusa i tlaka i ažurirajte evidenciju o održavanju. To je razlika između zgloba koji traje dvadeset godina i onog koji se mijenja svake dvije.
