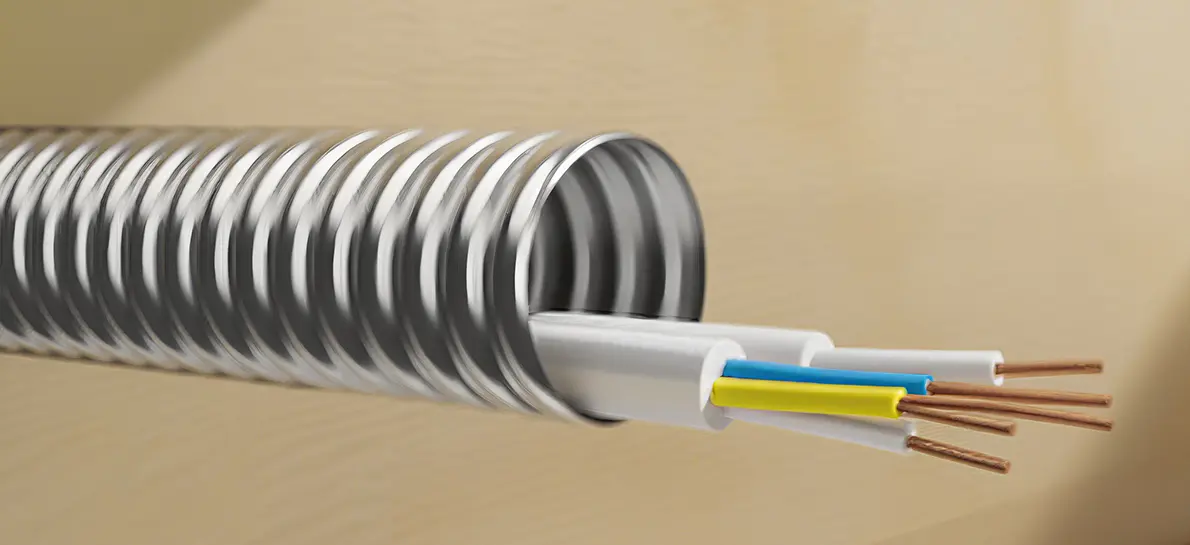

U industrijama kao što su industrijska proizvodnja, kemijsko inženjerstvo i precizni instrumenti, crijeva za brtvljenje ključne su komponente koje osiguravaju siguran prijenos medija (plinova, tekućina) i sprječavaju istjecanje. Mijehovi od nehrđajućeg čelika, sa svojim jedinstvenim metalnim svojstvima i strukturnim dizajnom, postali su idealan izbor za scenarije koji zahtijevaju visoku učinkovitost brtvljenja. Oni mogu učinkovito riješiti ograničenja tradicionalnih gumenih ili plastičnih brtvenih crijeva u smislu temperaturne otpornosti, otpornosti na pritisak i otpornosti na koroziju. Sljedeće razrađuje specifična rješenja iz više dimenzija.​
Kompatibilnost između prednosti osnovne izvedbe i zahtjeva za brtvljenje​
Osnovni zahtjevi crijeva za brtvljenje su nulto curenje, otpornost na medije, prilagodljivost promjenama okoliša (kolebanja temperature i tlaka) i određeni stupanj mogućnosti fleksibilne kompenzacije. Karakteristike nehrđajućeg čelika u nastavku mogu točno ispuniti ove zahtjeve:​
Izvrsna pouzdanost brtvljenja: Usvajanjem integralno oblikovane strukture mijeha izrađene od nehrđajućeg čelika (kao što su stupnjevi 304 i 316), u kombinaciji s precizno obrađenim spojnim krajevima (kao što su prirubnice i navojna sučelja), može se postići čvrsto brtvljenje metal na metal. Alternativno, može dodatno poboljšati učinak brtvljenja usklađivanjem s brtvama otpornim na visoke temperature/koroziju (kao što su PTFE brtve). Može učinkovito spriječiti istjecanje plinova i tekućina (uključujući korozivne medije i visokotemperaturne tekućine), uz stopu istjecanja od samo 1×10⁻⁹ Pa·m³/s ili manje.​
Širok temperaturni raspon i otpornost na pritisak: Može raditi stabilno unutar temperaturnog raspona od -270 ℃ (ultra niska temperatura) do 600 ℃ (visoka temperatura), daleko premašujući gumena crijeva (obično -40 ℃ do 120 ℃). U isto vrijeme, može izdržati visoke radne tlakove (konvencionalne specifikacije mogu doseći 1,6-10MPa, a posebno prilagođeni modeli mogu doseći više), što ga čini prikladnim za zabrtvljene spojeve u visokotlačnim cjevovodnim sustavima.​
Otpornost na koroziju i kompatibilnost s medijima: nehrđajući čelik 304 može se oduprijeti eroziji od vode, pare i slabih kiselina i lužina, dok nehrđajući čelik 316 može izdržati jako korozivne medije kao što su morska voda, kloridne soli i organska otapala. Time se izbjegava kvar brtvljenja uzrokovan starenjem materijala ili erozijom medija, što ga čini posebno pogodnim za korozivna okruženja u industrijama kao što su kemijsko inženjerstvo i farmaceutska industrija.​
Fleksibilna kompenzacija i otpornost na vibracije: prstenasta valovita struktura mijeha daje mu dobre sposobnosti aksijalne, bočne i kutne kompenzacije. Može apsorbirati pomake uzrokovane toplinskim širenjem i skupljanjem cjevovoda, vibracijama opreme ili neusklađenošću instalacije, smanjujući opterećenje na zapečaćenim sučeljima i smanjujući rizik od curenja zbog krutih spojeva.​
Strukturna stabilnost i dug radni vijek: metalni materijal ne stari se lako i otporan je na zamor. Može održati strukturni integritet pod dugotrajnim izmjeničnim naprezanjima (kao što su vibracije i fluktuacije tlaka), s radnim vijekom od više od 10 godina, daleko duljim od vijeka trajanja gumenih crijeva (obično 1-3 godine).​
Tipični scenariji primjene
Kao crijeva za brtvljenje, mijehovi od nehrđajućeg čelika mogu uvelike zamijeniti tradicionalna crijeva za brtvljenje kako bi se riješili problemi brtvljenja u različitim scenarijima:​
Zatvoreni priključci u industrijskim cjevovodima
Koristi se za brtvljenje spojeva između opreme kao što su pumpe, ventili, tlačne posude i cjevovodi, posebno prikladni za sustave cjevovoda koji transportiraju paru visoke temperature, vruće ulje i korozivne tekućine, kao što je brtvljenje ulaznih/izlaznih cijevi kemijskih reaktora i fleksibilnih brtvljenih spojeva cjevovoda pare u elektranama.​
U cjevovodima niskotemperaturne opreme kao što su LNG i tekući dušik, mogu se koristiti kao crijeva za brtvljenje kako bi izdržala ultraniske temperature i izbjegla curenje uzrokovano krtošću na niskim temperaturama.​
Pečaćenje preciznih instrumenata i mjerača
U sustavima prolaza plina i tekućine analitičkih instrumenata (kao što su plinski kromatografi i maseni spektrometri), oni se mogu koristiti kao crijeva za brtvljenje kako bi se osigurao čist prijenos i nula curenja plinova nosača i uzoraka, čime se osigurava točnost analize.​
Na spojnim krajevima opreme za mjerenje (kao što su mjerači protoka i mjerači tlaka), fleksibilno brtvljenje smanjuje utjecaj vibracija na točnost mjerenja i sprječava curenje medija.​
Zaštita brtvljenjem mehaničke opreme
Za brtvljenje cjevovoda u hidrauličkim i pneumatskim sustavima, posebno za spojeve pokretnih dijelova opreme (kao što su cilindri za ulje i cilindri za zrak), fleksibilna kompenzacija mijeha može apsorbirati pomake kretanja, osiguravajući brtvljenje uz izbjegavanje trošenja cjevovoda.​
Za brtvljenje cijevi za rashladnu vodu i cijevi za gorivo energetske opreme kao što su motori i kompresori, mogu izdržati visoke temperature i vibracije tijekom rada opreme, sprječavajući curenje ulja i vode da izazove kvarove.​
Zahtjevi za brtvljenje u posebnim okruženjima
U pomorskom inženjerstvu koriste se za brtvljenje spojeva cjevovoda brodske palube i podvodne opreme, otporni na koroziju morske vode i vibracije trupa.​
U nuklearnoj industriji, crijeva za brtvljenje za prijenos radioaktivnog medija imaju otpornost na zračenje i visoke karakteristike brtvljenja kako bi se osigurala sigurnost.
Ključne točke odabira i specifikacije instalacije
1. Znanstvena selekcija​
Kalibar i duljina: Odaberite kalibre kao što je DN6-DN300 prema zahtjevima srednjeg protoka. Duljinu treba odrediti na temelju kompenzacije pomaka cjevovoda, uz rezerviranu određenu fleksibilnu marginu (obično 10%-20% dužu od duljine krute veze).​
Tlak i temperatura: U skladu s radnim tlakom sustava (projektni tlak treba biti ≥1,5 puta veći od radnog tlaka) i temperaturnim rasponom, u nastavku odaberite odgovarajuće razine tlaka i materijale (kao što je nehrđajući čelik 310S poželjan za radne uvjete na visokim temperaturama).​
Karakteristike medija: Za korozivne medije odaberite materijale 304, 316 ili Hastelloy prema sastavu medija (kao što je koncentracija kloridnih iona). Ako je potrebno, premažite unutarnju stijenku (kao što je PTFE obloga) kako biste povećali otpornost na koroziju.​
Metoda spajanja: Odaberite oblike spoja kao što su prirubnice (zavarivanje utičnicom, sučeono zavarivanje), navoji (NPT, G navoji) i brzi spojnici u skladu s vrstom sučelja opreme, osiguravajući podudaranje brtvljenja sa sučeljem (kao što je površina za brtvljenje prirubnice trebala bi biti kompatibilna s materijalom brtve).​
2. Specifikacije instalacije​
Izbjegavajte prekomjerno savijanje i uvijanje: Tijekom instalacije, radijus savijanja ne smije biti manji od radijusa savijanja navedenog u proizvodu (obično 3-6 puta veći od promjera cijevi). Uvijanje mijeha je strogo zabranjeno kako bi se spriječilo oštećenje valovite strukture, što može utjecati na brtvljenje i vijek trajanja.​
Učvršćivanje i vođenje: Za instalaciju na velikim udaljenostima, fiksne oslonce treba postaviti na oba kraja mijeha, a oslonce za vodilice treba dodati u sredini kako bi se izbjeglo pomicanje mijeha uzrokovano vlastitom težinom cjevovoda ili srednjim udarom, osiguravajući ravnomjerno opterećenje na zapečaćenom sučelju.​
Obrada brtvene površine: Prije spajanja očistite mrlje od ulja i neravnine na površinama prirubnica i navojnim sučeljima. Za prirubničke spojeve ravnomjerno zategnite vijke (zategnite dijagonalno korak po korak). Za navojne spojeve nanesite brtvilo (kao što je PTFE traka) kako biste poboljšali učinkovitost brtvljenja.​
Ispitivanje nepropusnosti: Nakon ugradnje mora se provesti ispitivanje tlaka (pneumatsko ili hidraulično). Ispitni tlak je 1,25 puta veći od radnog tlaka, a tlak se održava 30 minuta bez pada tlaka ili curenja koje treba kvalificirati.​
Prednosti primjene
Smanjeni rizik od curenja: U usporedbi s tradicionalnim gumenim crijevima za brtvljenje, stopa curenja mijeha od nehrđajućeg čelika smanjena je za više od 90%, čime se smanjuju sigurnosne nezgode uzrokovane curenjem srednje vrijednosti (kao što su požari uzrokovani curenjem zapaljivih i eksplozivnih medija i osobne ozljede uzrokovane curenjem korozivnih medija).​
Smanjeni troškovi održavanja: Karakteristika dugog vijeka trajanja produljuje ciklus zamjene za 3-5 puta. Istodobno, otpornost na koroziju i otpornost na temperaturu smanjuju učestalost održavanja uzrokovanu starenjem materijala, a sveobuhvatni troškovi održavanja mogu se uštedjeti za više od 50%.​
Proširene granice primjene: može raditi stabilno u okruženjima (visoka temperatura, visoki tlak, jaka korozija) kojima se tradicionalna brtvena crijeva ne mogu prilagoditi, pružajući pouzdana rješenja za brtvljenje za posebne radne uvjete.​
Poboljšana stabilnost sustava: sposobnost fleksibilne kompenzacije smanjuje utjecaj naprezanja cjevovoda na sučelja opreme, štiti preciznu opremu kao što su pumpe i ventili i produljuje njihov radni vijek.​
Sažetak​
Kao crijeva za brtvljenje, mijehovi od nehrđajućeg čelika postižu sveobuhvatne prednosti "visoke brtvljenosti, otpornosti, dugog vijeka trajanja i jednostavne instalacije" kroz inherentne prednosti metalnih materijala i fleksibilnog dizajna valovite strukture. Oni su idealan izbor za nadogradnju i zamjenu tradicionalnih crijeva u području industrijskog brtvljenja, posebno u scenarijima sa strogim zahtjevima u pogledu izvedbe brtvljenja i prilagodljivosti okolišu, pružajući čvrsto jamstvo za siguran i stabilan rad sustava.
