Sustavi grijanja (uključujući civilno grijanje, industrijsko grijanje, grijanje novom energijom, itd.) imaju temeljne zahtjeve za cjevovode, kao što su otpornost na visoke temperature, otpornost na toplinski zamor, pouzdano brtvljenje, prilagodljivost toplinskom širenju i skupljanju i srednja kompatibilnost. Tradicionalne metalne cijevi (kao što su pocinčane čelične cijevi) sklone su pucanju zbog toplinskog opterećenja, dok su plastične cijevi ograničene gornjom granicom temperature. Međutim, mijehovi od nehrđajućeg čelika, sa svojim jedinstvenim materijalom i konstrukcijskim dizajnom, mogu učinkovito riješiti ove probleme i postati idealno cjevovodno rješenje za sustave grijanja. Sljedeće razrađuje specifična aplikativna rješenja iz više dimenzija.​
Dubinska prilagodba osnovnih prednosti izvedbe zahtjevima sustava grijanja
Radno okruženje sustava grijanja karakteriziraju velike temperaturne fluktuacije (-10 ℃ do 300 ℃), različiti mediji (vruća voda, para, ulje koje provodi toplinu, itd.), te postojanje toplinskog naprezanja i vibracija. Učinak mijeha od nehrđajućeg čelika može točno ispuniti ove zahtjeve:​
Izvrsna otpornost na visoke temperature i toplinska stabilnost: nehrđajući čelik 304 može izdržati okruženja srednje temperature ispod 200 ℃ (kao što je civilno grijanje toplom vodom), nehrđajući čelik 316 može se prilagoditi scenarijima visoke temperature od 200-400 ℃ (kao što su industrijski parovodi), a posebni stupnjevi (kao što je 310S) mogu čak raditi stabilno u otvorenoj vatri sustavi grijanja iznad 600 ℃. Materijal neće stariti niti će imati slabljenje čvrstoće zbog dugotrajnih visokih temperatura.​
Otpornost na toplinski zamor i sposobnost kompenzacije širenja: prstenasta valovita struktura mijeha daje mu dobru aksijalnu rastezljivost. Tijekom ciklusa pokretanja sustava grijanja (porast temperature) i isključivanja (pad temperature), može apsorbirati promjenu duljine cjevovoda uzrokovanu toplinskim širenjem i skupljanjem (iznos kompenzacije može doseći 5%-10% vlastite duljine), smanjujući labavljenje sučelja ili pucanje cjevovoda uzrokovano krutim spojevima. Posebno je prikladan za spajanje kotlova, izmjenjivača topline i druge opreme s glavnim cjevovodima.​
Srednja kompatibilnost i otpornost na koroziju: Tolerantan je na uobičajene medije za grijanje kao što su vruća voda, para i ulje koje provodi toplinu. Nehrđajući čelik 304 može se oduprijeti stvaranju kamenca iona kalcija i magnezija u vodi i koroziji kisikom. Nehrđajući čelik 316 može izdržati eroziju od pare koja sadrži sumpor i slabo kiselih medija koji provode toplinu, izbjegavajući curenje medija uzrokovano korozijom i perforacijom unutarnje stijenke cjevovoda.​
Pouzdanost brtvljenja i sposobnost podnošenja pritiska: Preko precizno obrađene prirubnice, navoja i drugih spojnih struktura, u kombinaciji s brtvama za brtvljenje otpornim na visoke temperature (kao što su brtve od grafita, brtve obložene metalom), može se postići brtvljenje bez curenja pod dugotrajnim visokim temperaturama. Radni tlak može doseći 1,6-10 MPa, ispunjavajući zahtjeve tlaka niskotlačnog civilnog grijanja (ispod 0,6 MPa) i visokotlačnih industrijskih parnih sustava (iznad 4,0 MPa).​
Učinkovitost provođenja topline i ušteda energije: Toplinska vodljivost nehrđajućeg čelika (oko 16-21 W/(m·K)) veća je od plastične cijevi, a prstenasta struktura mijeha može povećati kontaktnu površinu između medija i cjevovoda, ubrzavajući prijenos topline. U isto vrijeme, vanjska stijenka cjevovoda može biti prikladno opremljena izolacijskim slojem kako bi se smanjio gubitak topline i poboljšala učinkovitost sustava uštede energije.​
Tipični scenariji primjene
Mijehovi od nehrđajućeg čelika mogu konkretno riješiti bolne točke primjene tradicionalnih cjevovoda u različitim vrstama sustava grijanja:​
Sustavi civilnog grijanja i tople vode
Spajanje ogranaka između radijatora i glavnih cijevi: Koristeći fleksibilnost mijeha, mogu lako zaobići prepreke poput zidova i namještaja, smanjiti upotrebu koljena i smanjiti otpor protoka vode; u isto vrijeme apsorbiraju širenje i skupljanje cjevovoda tijekom sezone grijanja i sezone bez grijanja kako bi se izbjeglo curenje na sučelju.​

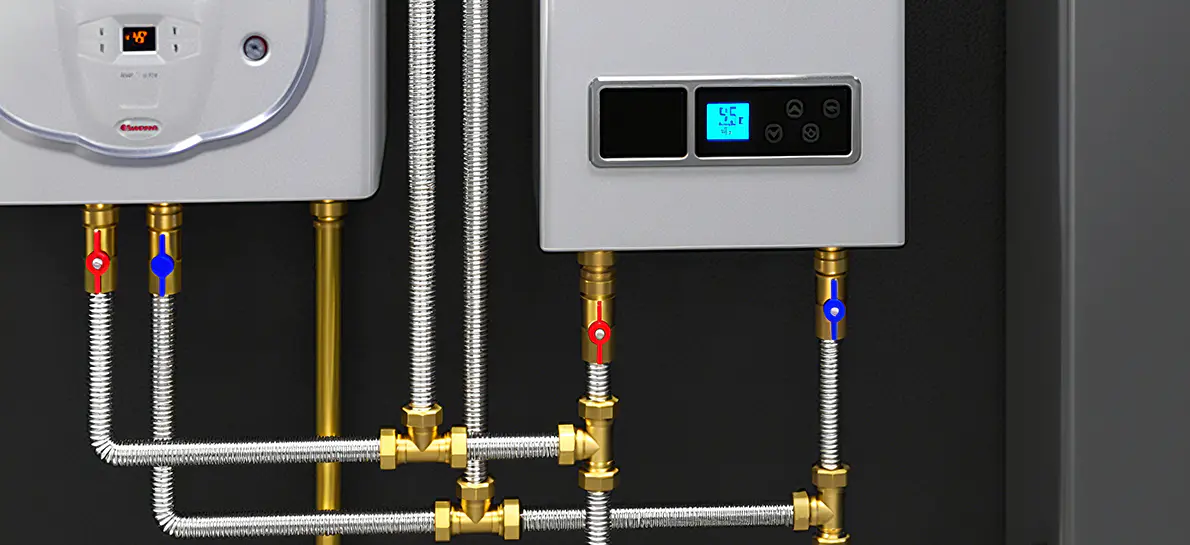

Veza između zidnih kotlova i cjevovoda za toplu vodu: mogu izdržati temperaturu tople vode od 80-95 ℃ tijekom rada zidnih kotlova, otporni su na toplinski zamor uzrokovan čestim pokretanjem i gašenjem i izdržljiviji su od gumenih crijeva (lako se stare) i bakrenih cijevi (snažna krutost), s vijekom trajanja od više od 15 godina.​
Spajanje razdjelnika u niskotemperaturnom podnom grijanju zračenjem (vodeno podno grijanje): mijeh malog kalibra (DN15-DN25) može se prilagoditi višekrakom rasporedu cijevi za podno grijanje, smanjiti otpor protoka vode i poboljšati ujednačenost rasipanja topline.​
Industrijski sustavi grijanja
Veza između kotlova i cjevovoda za paru: Na izlazu iz kotlova na ugljen/plin, mijeh može apsorbirati veliku toplinsku ekspanziju tijekom pokretanja kotla, zaštititi ventile i sučelja cjevovoda i izbjeći curenje pare (temperatura pare je obično 150-300 ℃, tlak 1,0-4,0 MPa).​
Sustavi grijanja na ulje koje provodi toplinu: Koristi se za povezivanje peći na ulje koje provodi toplinu s reaktorima, sušačima i drugom opremom. Nehrđajući čelik 316 može izdržati dugotrajnu eroziju ulja koje provodi toplinu (temperatura 200-300 ℃), a njegova otpornost na vibracije (koje stvara rad pumpe) sprječava labavljenje spojeva cjevovoda.​
Spajanje cjevovoda opreme za električno grijanje: kao što su ulazni i izlazni cjevovodi reaktora za električno grijanje, mijeh se može prilagoditi lokalnoj visokoj temperaturi električnih grijaćih elemenata i nema problema s emisijom mirisa iz plastičnih cijevi.​
Novi energetski sustavi grijanja
Cirkulacijski cjevovodi solarnih sustava za prikupljanje topline: spajanje solarnih kolektora i spremnika tople vode, nehrđajući čelik 304 može odoljeti visokim temperaturama (70-100 ℃) pod izravnim sunčevim svjetlom i korozijom od kiše, a fleksibilna struktura prilagođava se laganom pomaku kolektora zbog ugradbenih kutova.​
Cjevovodi za cirkulaciju vode toplinskih pumpi zrak-izvor: U rasponu temperaturnih fluktuacija od -10 ℃ do 55 ℃, mijeh može kompenzirati širenje i skupljanje cjevovoda uzrokovano promjenama temperature okoline, izbjegavajući krtost pri niskoj temperaturi ili deformaciju plastičnih cijevi pri visokoj temperaturi.​
Posebni scenariji grijanja
Cjevovodi za dezinfekciju parom u prehrambenoj industriji: Unutarnja stijenka mijeha od nehrđajućeg čelika je glatka i laka za čišćenje, zadovoljava standarde higijene hrane (kao što je 3A certifikat), podnosi dezinfekciju parom na visokoj temperaturi od 121 ℃ i nema rizika od onečišćenja hrđom.​
Priključak cjevovoda laboratorijske opreme za grijanje (kao što su uljne kupke, spremnici konstantne temperature): mijeh malog kalibra (DN6-DN15) može se točno prilagoditi preciznoj opremi, a njihova otpornost na vibracije osigurava stabilan prijenos medija tijekom eksperimenata.
Ključne točke odabira i specifikacije instalacije
1. Znanstvena selekcija​
Usklađivanje materijala: nehrđajući čelik 304 odabran je za sustave srednje temperature (≤200 ℃); Nehrđajući čelik 316 odabran je za visokotemperaturne sustave (200-400 ℃) ili korozivne medije (kao što je para koja sadrži sumpor); Nehrđajući čelik 310S odabran je za sustave ultra visokih temperatura (>400 ℃).​
Kalibar i nazivni tlak: Odaberite kalibre DN10-DN300 prema brzini protoka medija za grijanje (DN15-DN50 se obično koristi u civilne svrhe, DN50-DN200 u industrijske svrhe); radni tlak mora biti ≥1,25 puta projektirani tlak sustava (na primjer, ako je projektirani tlak parnog sustava 1,6 MPa, odaberite mijeh s ocjenom od ≥2,0 MPa).​
Metoda spajanja: Navojna veza (s trakom od sirovog materijala otpornom na visoke temperature) obično se koristi u civilnim sustavima; prirubnički spoj (s metalnim namotanim brtvama) uglavnom se koristi u industrijskim sustavima; prstenasti spojevi mogu se odabrati za spajanje precizne opreme (kako bi se osigurala mogućnost čišćenja bez mrtvih kutova).​
Iznos kompenzacije ekspanzije: Izračunajte iznos toplinske ekspanzije prema duljini cjevovoda i temperaturnoj razlici (formula: ΔL=α×L×ΔT, gdje je α linearni koeficijent ekspanzije nehrđajućeg čelika), osiguravajući da iznos kompenzacije mijeha bude ≥ izračunate vrijednosti kako bi se izbjeglo prekomjerno rastezanje ili kompresija.​
2. Specifikacije instalacije​
Predtretman i čišćenje: Prije ugradnje uklonite kamenac od oksida i mrlje od ulja u cjevovodu. Visokotemperaturne sustave potrebno je odmastiti (kao što je čišćenje trikloroetilenom); pri povezivanju s prehrambenom i farmaceutskom opremom moraju se odabrati mijehovi s elektrolitički poliranim unutarnjim stijenkama kako bi se izbjegao rast mikroba.​
Savijanje i pričvršćivanje: polumjer savijanja je ≥ polumjera navedenog u proizvodu (obično 6-10 puta veći od promjera cijevi). Zabranjeno je primjenjivati ​​prekomjernu silu tijekom hladnog savijanja kako bi se izazvala deformacija valovitosti; klizni nosači postavljaju se svaka 2-3 metra u ravnom dijelu (dopuštajući aksijalno širenje), a fiksni nosači postavljaju se na oba kraja kompenzacijskog dijela kako bi se ograničio bočni pomak.​
Brtvljenje i izolacija: kada se koristi prirubnički spoj, zategnite vijke ravnomjerno (korak po korak dijagonalno) kako biste izbjegli kvar brtve uzrokovan ekscentričnim opterećenjem; visokotemperaturni cjevovodi moraju biti omotani izolacijskim slojevima (kao što su kamena vuna, aluminijev silikat) izvan mijeha, ali prostor za proširenje mora biti rezerviran kako bi se spriječilo da izolacijski sloj ometa kompenzaciju mijeha.​
Probni rad i ispitivanje: Nakon ugradnje provedite ispitivanje tlaka vode (ispitni tlak je 1,5 puta veći od radnog tlaka, a tlak se održava 30 minuta bez curenja); visokotemperaturni sustavi trebaju izvršiti vruće puštanje u pogon kako bi se pratilo širi li se i skuplja li se mijeh glatko i postoji li curenje na sučelju.​
Prednosti primjene
Produžite životni vijek sustava: Otpornost mijeha od nehrđajućeg čelika na toplinski zamor može produljiti ciklus besprijekornog rada sustava grijanja na više od 10 godina, daleko premašujući onaj kod pocinčanih čeličnih cijevi (5-8 godina) i plastičnih cijevi (3-5 godina), smanjujući troškove zamjene.​
Smanjite troškove održavanja: Otpornost na koroziju i otpornost na visoke temperature smanjuju troškove održavanja uzrokovane korozijom i puknućem cjevovoda, a godišnji troškovi održavanja mogu se smanjiti za 40%-60%; posebno u industrijskim sustavima grijanja mogu se izbjeći gubici proizvodnje uzrokovani curenjem medija.​
Poboljšajte radnu sigurnost: Brtvljenje bez curenja i dizajn protiv toplinskog stresa smanjuju rizik od opekotina i požara uzrokovanih curenjem visokotemperaturnih medija (kao što su para i ulje koje provodi toplinu) i mogu smanjiti gubitke imovine uzrokovane curenjem vode u kućanstvu u civilnom grijanju.​
Poboljšana prilagodljivost sustava: sposobnost fleksibilne kompenzacije čini instalaciju cjevovoda neograničenom građevinskim strukturama (kao što su zidovi i podovi), posebno prikladnom za transformaciju sustava grijanja u starim zgradama, smanjujući iskop zidova i strukturalna oštećenja.​
Sažetak​
Kroz dvostruku prednost materijala i strukture, mijehovi od nehrđajućeg čelika postižu sveobuhvatne performanse "otpornosti na visoke temperature, protiv širenja, stabilnog brtvljenja i dugog vijeka trajanja" u sustavima grijanja. Bilo da se radi o zahtjevima udobnosti civilnog grijanja ili teškim radnim uvjetima industrijskog grijanja, oni mogu pružiti pouzdana rješenja cjevovoda, postavljajući čvrste temelje za učinkovit i siguran rad sustava grijanja.​
