Sustavi klimatizacije i ventilacije (uključujući centralnu klimatizaciju, komercijalnu ventilaciju, čistu klimatizaciju itd.) imaju temeljne zahtjeve za cjevovode, kao što su nesmetan prijenos zraka/medija, otpornost na vibracije i smanjenje buke, otpornost na temperaturu i vlagu, fleksibilna instalacija i dugoročna stabilnost. Tradicionalni zračni kanali (kao što su kanali od pocinčanog čeličnog lima) imaju problema kao što su velika krutost i velika buka od vibracija, dok su plastične cijevi ograničene temperaturnom otpornošću i čvrstoćom. Mijehovi od nehrđajućeg čelika, sa svojim jedinstvenim materijalom i strukturnim prednostima, mogu se učinkovito prilagoditi složenim radnim uvjetima klimatizacijskih i ventilacijskih sustava, postajući idealan izbor za optimizaciju performansi cjevovoda. Sljedeće razrađuje specifična aplikativna rješenja iz više dimenzija.​
Precizno usklađivanje osnovnih prednosti izvedbe sa zahtjevima sustava​
Radno okruženje sustava klimatizacije i ventilacije karakteriziraju fluktuacije temperature (-10 ℃ do 80 ℃), visoka vlažnost zraka, česte vibracije opreme i potreba za smanjenjem otpora vjetra i buke. Učinak mijeha od nehrđajućeg čelika može točno ispuniti ove zahtjeve:​
Izvrsna otpornost na temperaturu i vlagu: nehrđajući čelik 304 može raditi stabilno u temperaturnom rasponu od -40 ℃ do 300 ℃, u potpunosti pokrivajući zahtjeve klimatizacijskih sustava za dovodni zrak (12-18 ℃), povratni zrak (sobna temperatura) i ventilacijske sustave za ispušnu temperaturu (-10 ℃ do 60 ℃); u isto vrijeme, nehrđajući čelik ne upija vodu ili plijesan i može se oduprijeti koroziji u okruženjima visoke vlažnosti (kao što su podrumi, ventilacija bazena), izbjegavajući hrđu cjevovoda ili rast bakterija.​
Otpornost na vibracije i sposobnost smanjenja buke: Prstenasta valovita struktura mijeha ima dobre performanse elastične apsorpcije udaraca, koja može apsorbirati vibracije nastale radom klimatizacijskih jedinica i ventilatora (frekvencija vibracija 10-100Hz), smanjiti prijenos vibracija na cjevovode i građevinske konstrukcije i smanjiti buku (u usporedbi s krutim zračnim kanalima, može smanjiti buku za 5-15dB); posebno je prikladan za mjesta osjetljiva na buku kao što su bolnice i laboratoriji.​
Nizak otpor vjetra i stabilnost protoka zraka: unutarnja stijenka mijeha, nakon glatke obrade (Ra≤1,6μm), ima koeficijent otpora vjetra (λ) od čak 0,02-0,03, što je mnogo niže od lokalnog otpora tradicionalnih pravokutnih zračnih kanala; dizajn prstenastog presjeka čini distribuciju protoka zraka ravnomjernijom, izbjegava vrtložna strujanja i poboljšava učinkovitost izmjene topline klimatizacijskih sustava i učinak ventilacije ventilacijskih sustava.​
Fleksibilnost ugradnje i prilagodljivost prostoru: mijeh se može proizvoljno saviti (minimalni radijus savijanja je 3-5 puta veći od promjera cijevi) i može lako zaobići prepreke kao što su grede, stupovi i cijevi, smanjujući upotrebu koljena, T-komada i drugog pribora; za uske prostore (kao što su stropni polukati, prostorije s opremom), njihove fleksibilne karakteristike mogu pojednostaviti postupak postavljanja i smanjiti poteškoće u izgradnji.​
Prednosti čvrstoće i radnog vijeka: Vlačna čvrstoća nehrđajućeg čelika (≥520MPa) mnogo je veća od one plastičnih cijevi, s otpornošću na udarce, koja može izdržati pozitivan tlak (≤2000Pa) i negativan tlak (≥-500Pa) u zračnom kanalu, ispunjavajući zahtjeve visokotlačnih sustava za dovod zraka; životni vijek može doseći više od 20 godina, daleko premašujući antikorozivni ciklus zračnih kanala od pocinčanog čeličnog lima (8-12 godina).
Tipični scenariji primjene
Mijehovi od nehrđajućeg čelika mogu konkretno riješiti bolne točke primjene tradicionalnih cjevovoda u različitim vezama klimatizacijskih i ventilacijskih sustava:​
Centralni klimatizacijski sustavi
Odjeljak za spajanje između klimatizacijskih jedinica i zračnih kanala: Na izlazu zraka rashladnika vode i klima-uređaja, mijeh može apsorbirati vibracije od rada opreme, izbjeći buku rezonancije zračnih kanala uzrokovanu krutim spojevima; u isto vrijeme, kompenzirajte pomak između jedinica i zračnih kanala zbog pogrešaka pri instalaciji ili promjena temperature.​
Spoj između ventilokonvektora i ogranaka: Malokalibarski (DN80-DN200) mijeh je pogodan za dovodne/povratne kanale ventilokonvektora. Fleksibilna struktura smanjuje prijenos vibracija ventilatora, a glatka unutarnja stijenka ne nakuplja prašinu, smanjujući učestalost čišćenja i održavanja klimatizacijskih sustava.​

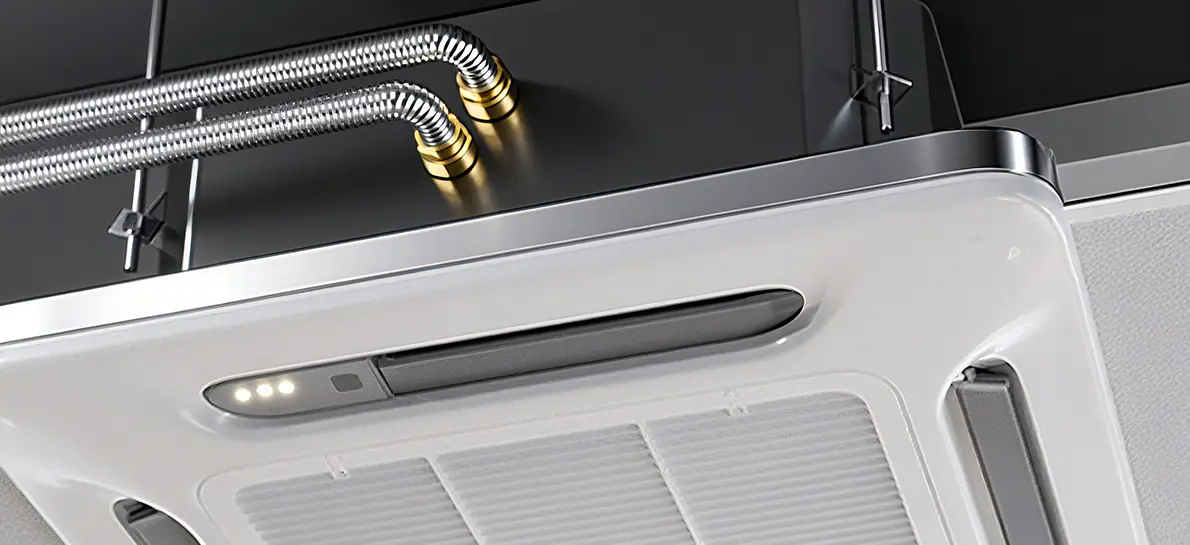

Spajanje cjevovoda rashladnog sredstva: U cjevovodima rashladnog sredstva (kao što je R32, R410A) multi-split klima uređaja, mijeh se može prilagoditi promjenama temperature (-15 ℃ do 60 ℃) tijekom kruženja rashladnog sredstva, a njihova otpornost na vibracije sprječava istjecanje rashladnog sredstva uzrokovano labavim sučeljima.​
Komercijalni i industrijski ventilacijski sustavi
Kuhinjske ispušne cijevi: Mijehovi od nehrđajućeg čelika otporni su na koroziju uljnim parama, a njihova savitljiva svojstva prilagođavaju se složenom prostornom rasporedu kuhinja. Njihova otpornost na visoke temperature (≤300 ℃) može se nositi s trenutnom visokom temperaturom uljnih para, što je sigurnije od plastičnih cijevi.​
Ventilacija industrijskih radionica: U prašnjavim i vlažnim radionicama (kao što su obrada hrane, proizvodnja strojeva), otpornost na koroziju mijeha može se oduprijeti eroziji prašine i hrđi uslijed kondenzacije. Fleksibilni dizajn olakšava spajanje ventilacijskih otvora u različitim područjima, poboljšavajući učinkovitost ventilacije.​
Sustavi za odvod dima od požara: visokotemperaturni mijeh od nehrđajućeg čelika (kao što je materijal 316) može kontinuirano raditi na 280 ℃ više od 30 minuta, ispunjavajući zahtjeve otpornosti na vatru za odvod dima od požara, a njihova otpornost na vibracije osigurava da cijevi ne padnu u slučaju požara.​
Čista klimatizacija i posebna ventilacija
Ventilacija u bolničkim čistim operacijskim dvoranama: mijehovi s elektrolitički poliranim unutarnjim stijenkama (Ra≤0,8μm) ne nakupljaju prašinu i lako se dezinficiraju, zadovoljavaju GMP standarde čistoće, smanjuju rizik od rasta bakterija i prilagođavaju se visokoučinkovitom sustavu filtracijske ventilacije u operacijskim sobama.​
Ispuh iz laboratorijskih napa: mijeh može spojiti nape na glavne zračne kanale. Otpornost na kemijsku koroziju (materijal 316) otporna je na eroziju izazvanu laboratorijskim ispušnim plinovima (kao što su kiselo-bazni plinovi), a fleksibilna struktura olakšava podešavanje položaja ugradnje napa.​
Klimatizacija i ventilacija u podatkovnim centrima: U serverskim sobama visoke gustoće, mijeh može točno spojiti izlaze klima uređaja i zračne kanale ormara, smanjiti gubitak hladnog zraka, a njihova otpornost na vibracije smanjuje smetnje ventilatora klima uređaja na rad poslužitelja.​
III. Ključne točke odabira i specifikacije instalacije
1. Znanstvena selekcija​
Materijal i kalibar: nehrđajući čelik 304 odabran je za obične klimatizacijske i ventilacijske sustave; Nehrđajući čelik 316 odabran je za vlažna i korozivna okruženja (kao što su kuhinje, laboratoriji); kalibri se biraju prema zahtjevima za volumen zraka od DN50-DN600 (DN100-DN300 se obično koristi u civilne svrhe, DN300-DN600 za industrijske svrhe).​
Oznaka tlaka i temperature: Odaberite odgovarajuću ocjenu tlaka u skladu s tlakom zraka u sustavu (ocjena 1000 Pa odabrana je za konvencionalne sustave zračnih kanala, ocjena 2000 Pa za visokotlačne sustave za dovod zraka); posebni mijehovi s otpornošću na temperaturu ≥280 ℃ potrebni su za scenarije visokih temperatura (kao što je odvod dima od požara).​
Način spajanja: Prirubnički priključak koristi se za povezivanje sa sučeljima opreme (opremljen gumenim brtvama za poboljšanje brtvljenja i apsorpcije udara); stezaljka se može koristiti za spajanje dijelova zračnog kanala (lako se rastavlja i čisti); zavareni spoj preporuča se za čiste sustave (kako bi se smanjila mjesta curenja).​
Duljina i iznos kompenzacije: Odredite duljinu prema zahtjevima za udaljenost ugradnje i vibracijski pomak i rezervirajte 5%-10% margine širenja kako biste osigurali da se mijeh može slobodno širiti i skupljati tijekom vibracija ili promjena temperature, izbjegavajući pretjerano rastezanje.​
2. Specifikacije instalacije​
Čišćenje i prethodna obrada: Prije ugradnje uklonite mrlje od ulja i nečistoće u mijehu. Čiste sustave potrebno je očistiti čistom vodom i osušiti; za ventilacijske sustave koji se odnose na hranu i lijekove, moraju se odabrati mijehovi tretirani bez ulja kako bi se izbjeglo onečišćenje zraka.​
Savijanje i pričvršćivanje: Prilikom savijanja kontrolirajte radijus savijanja ≥ vrijednosti koju specificira proizvod (kao što je radijus savijanja DN200 mijeha ≥600 mm) i zabranite oštra savijanja ili uvijanja; postavite klizne nosače svakih 3-5 metara u ravnom dijelu (omogućujući aksijalno pomicanje) i dodajte nosače za prigušivanje udaraca u blizini izvora vibracija kako biste smanjili podrhtavanje cjevovoda.​
Mjere za brtvljenje i smanjenje buke: kada se koristi prirubnički spoj, ravnomjerno zategnite vijke kako biste osigurali da je brtva potpuno postavljena; između vibrirajuće opreme kao što su ventilatori i jedinice klima uređaja i mijehovi mogu se dodati gumeni amortizeri kako bi se dodatno poboljšao učinak smanjenja buke.​
Ispitivanje i prihvaćanje: Nakon ugradnje provedite ispitivanje tlaka zraka (ispitni tlak sustava s pozitivnim tlakom je 1,2 puta veći od projektiranog tlaka, a tlak se održava 1 sat bez curenja); tijekom rada, otkrijte vrijednost buke (koja bi trebala zadovoljiti standarde buke mjesta, kao što su bolnice ≤40dB).
Prednosti primjene
Poboljšajte udobnost sustava: karakteristike otpornosti na vibracije i smanjenje buke čine klimatizacijske i ventilacijske sustave tišima, posebno u rezidencijama, hotelima i drugim mjestima, što može značajno poboljšati životno iskustvo; Dizajn niske otpornosti na vjetar smanjuje buku protoka zraka, izbjegavajući "zavijanje vjetra" tradicionalnih zračnih kanala.​
Smanjite troškove održavanja: Nehrđajući čelik je otporan na koroziju i vlagu, smanjujući učestalost zamjene zbog hrđe cjevovoda i plijesni, a godišnji troškovi održavanja mogu se smanjiti za 30%-50%; na glatkom unutarnjem zidu nije lako nakupiti prašinu, a ciklus čišćenja se produljuje na 1-2 godine (tradicionalni zračni kanali su 3-6 mjeseci).​
Povećajte sigurnost sustava: u sustavima za odvod dima, mijehovi otporni na visoke temperature mogu osigurati glatkoću kanala za odvod dima u slučaju požara; otpornost na udarce sprječava oštećenje zračnih kanala uslijed vibracija i sudara, smanjujući rizik od curenja zraka.​
Poboljšajte učinkovitost ugradnje: Fleksibilna struktura smanjuje upotrebu dodataka i rezanje i obradu na licu mjesta, skraćujući razdoblje ugradnje za 20%-40%, što je posebno prikladno za transformaciju klimatizacijskih i ventilacijskih sustava u starim zgradama, smanjujući oštećenje izvorne strukture.​
Sažetak​
Optimizacijom materijala i strukture, mijehovi od nehrđajućeg čelika postižu sveobuhvatne performanse "niske buke i visoke učinkovitosti, otpornosti na koroziju i trajnosti te fleksibilne prilagodbe" u sustavima klimatizacije i ventilacije. Bilo da se radi o udobnoj klimatizaciji u civilnim zgradama ili posebnoj ventilaciji u industrijskim mjestima, oni mogu pružiti pouzdana rješenja cjevovoda, postavljajući čvrste temelje za stabilan rad i poboljšanje performansi sustava.​
