U sustavima za prijenos plina, sigurnost, performanse brtvljenja i stabilnost cjevovoda izravno su povezani s normalnim radom sustava i sigurnošću osoblja. Bilo da se radi o industrijskim plinovima (kao što su kisik, dušik, vodik), plinovima za gorivo (prirodni plin, ukapljeni naftni plin) ili posebnim plinovima (kao što su korozivni plinovi, plinovi visoke čistoće), zahtjevi za prijenosne cjevovode su izuzetno strogi. Mijehovi od nehrđajućeg čelika, sa svojim jedinstvenim materijalom i strukturnim prednostima, mogu učinkovito riješiti probleme kao što su curenje, korozija i utjecaj vibracija s kojima se suočavaju tradicionalni cjevovodi u prijenosu plina, što ih čini idealnim izborom za plinske sustave. Sljedeće razrađuje specifična rješenja iz više dimenzija.​
Precizno usklađivanje osnovnih prednosti performansi sa zahtjevima plinskog sustava​
Osnovni zahtjevi plinskih sustava za cjevovode su apsolutno brtvljenje, otpornost na plinsku koroziju, otpornost na vibracije i udarce, prilagodljivost fluktuacijama tlaka i kontrola čistoće. Karakteristike nehrđajućeg čelika u nastavku mogu savršeno ispuniti ove zahtjeve:​
Ekstremna izvedba brtvljenja: Usvajanje integralno oblikovanih materijala od nehrđajućeg čelika 304, 316 i drugih materijala od nehrđajućeg čelika, mijeh i spojni krajevi (kao što su navoji, prirubnice) postižu tijesnu suradnju kroz preciznu strojnu obradu, koja može ostvariti tvrdo brtvljenje metala na metal ili se uskladiti s posebnim brtvama (kao što su bakrene brtve, PTFE brtve) kako bi se osiguralo nulto curenje plina. Za visokotlačne plinske sustave (s radnim tlakom do 10MPa ili više), njegova pouzdanost brtvljenja daleko je od gumenih crijeva ili običnih metalnih cjevovoda, a brzina curenja može se kontrolirati ispod 1×10¹⁰ Pa·m³/s.​
Izvrsna otpornost na plinsku koroziju: nehrđajući čelik 304 može izdržati dugotrajnu eroziju suhim plinovima (kao što su kisik, dušik) i nekorozivnim gorivim plinovima; Nehrđajući čelik 316, zbog svog sadržaja molibdena, može se oduprijeti koroziji gorivim plinovima koji sadrže sumpor, plinom klora, fluorovodikom i drugim korozivnim plinovima, izbjegavajući stvaranje rupa ili izbacivanje nečistoća na unutarnjoj stijenci cjevovoda uzrokovano erozijom, čime se osigurava čistoća prijenosa plina.​
Otpornost na vibracije i fluktuacije tlaka: prstenasta valovita struktura mijeha ima dobru elastičnost, koja može apsorbirati vibracije i impulse tlaka generirane radom kompresora i otvaranjem/zatvaranjem ventila u plinskom sustavu, smanjiti koncentraciju naprezanja na sučeljima cjevovoda i smanjiti rizik od labavog curenja uzrokovanog krutim spojevima. Posebno je prikladan za spajanje dijelova između plinskih kompresora, spremnika i cjevovoda.​
Prilagodljivost čistoće: Nakon elektrolitičkog poliranja unutarnje stijenke, površinska hrapavost Ra može biti samo 0,8 μm ili manje, što nije lako adsorbirati nečistoće ili vlagu u plinu, a čestice ne otpadaju. Ispunjava zahtjeve prijenosa plinova visoke čistoće (kao što je dušik ultra-visoke čistoće koji se koristi u elektroničkoj industriji, posebni plinovi koji se koriste u proizvodnji poluvodiča) i izbjegava onečišćenje plinom koje utječe na kvalitetu proizvodnje.​
Široka prilagodljivost temperaturi i tlaku: može raditi stabilno u temperaturnom rasponu od -200 ℃ do 450 ℃, prilagođavajući se prijenosu isparavanja niskotemperaturnih ukapljenih plinova (kao što su tekući dušik, tekući kisik) i visokotemperaturnih plinskih sustava; radni tlak pokriva od vakuuma do 30MPa, što ne samo da može zadovoljiti potrebe niskotlačnih plinovoda za gorivo (ispod 0,1MPa), već se također može koristiti u visokotlačnim industrijskim sustavima za prijenos plina.​
Tipični scenariji primjene
Mijehovi od nehrđajućeg čelika mogu konkretno riješiti probleme prijenosa u različitim vrstama plinskih sustava:​
Industrijski plinski prijenosni sustavi
Koristi se za spajanje cjevovoda inertnih plinova kao što su kisik, dušik i argon, posebno u radionicama za zavarivanje i obradi metala. Otpornost mijeha na vibracije može smanjiti rizik od curenja na spoju između boca kisika i cjevovoda.​
U sustavima prijenosa vodika, materijal od nehrđajućeg čelika 316 može izbjeći vodikovu krtost, a s posebnom brtvenom strukturom može spriječiti opasnost od eksplozije uzrokovane istjecanjem vodika.​
Za prijenos korozivnih industrijskih plinova (kao što su plinoviti klor, sumporov dioksid), mijehovi od nehrđajućeg čelika 316L odabrani su kako bi se oduprli koroziji cjevovoda od strane plinova i osigurali dugoročno siguran rad sustava.​
Sustavi opskrbe plinom

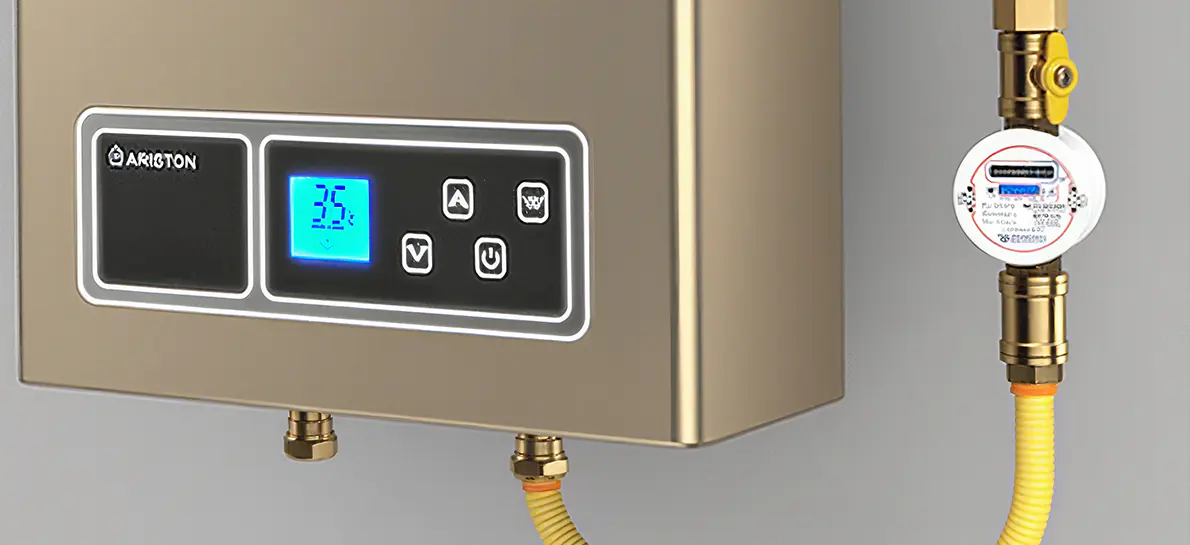

Za unutarnje i vanjske cjevovodne veze gradskog prirodnog plina i ukapljenog naftnog plina koriste se mijehovi između plinomjera, ventila i glavnih cjevovoda. Njihova fleksibilna kompenzacija može smanjiti curenje na sučelju uzrokovano pomicanjem cjevovoda zbog slijeganja zgrade ili promjena temperature.​
Za plinske razvodne cijevi u komercijalnim kuhinjama i industrijskim pećima, temperaturna otpornost mijeha može se prilagoditi okruženju visoke temperature u blizini štednjaka, a njihova učinkovitost protiv starenja izbjegava pucanje i curenje gumenih crijeva zbog dugotrajne uporabe.​
Specijalni plinski sustavi i plinski sustavi visoke čistoće​
Za prijenos plinova visoke čistoće (kao što je amonijak ultravisoke čistoće, silan) u poluvodičkoj i fotonaponskoj industriji, mijehovi s elektrolitički poliranim unutarnjim stijenkama mogu smanjiti kontaktno onečišćenje između plinova i cjevovoda, osiguravajući čistoću plina (dostižući 99,9999% ili više);​
Za laboratorijske plinovode (kao što su plinovi nosioci za plinske kromatografe, posebni plinovi za spektralnu analizu), niska adsorpcija mijehova osigurava stabilnost komponenti plina i poboljšava točnost eksperimentalnih podataka.​
Spajanje opreme za skladištenje i preradu plina​
Za vezu između spremnika za skladištenje plina, cilindara i isparivača, ventili za smanjenje tlaka, mijehovi mogu apsorbirati vibracije tijekom rada opreme i zaštititi učinkovitost brtvljenja sučelja ventila;​
Za vezu između izlazne cijevi za tekućinu plina niske temperature (kao što je tekući dušik, tekući argon) spremnika za pohranu i isparivača, mijeh se može prilagoditi promjenama temperature od niske temperature do normalne temperature, izbjegavajući pukotine u cjevovodima zbog toplinskog širenja i skupljanja.
Ključne točke odabira i specifikacije instalacije
1. Znanstvena selekcija​
Odabir materijala: Odredite materijal prema svojstvima plina - nehrđajući čelik 304 odabran je za inertne plinove i gorive plinove; Nehrđajući čelik 316/316L odabran je za korozivne plinove i gorive plinove u okolišima s morskom vodom; Nehrđajući čelik s niskim udjelom ugljika (kao što je 316L) s elektrolitički poliranim unutarnjim stijenkama potreban je za plinske sustave visoke čistoće.​
Kalibar i nazivni tlak: Odaberite kalibre DN6-DN200 prema protoku plina. Radni tlak mora odgovarati projektiranom tlaku sustava (na primjer, vrijednost od 1,6 MPa obično se odabire za plinske sustave, a vrijednost od 6,4 MPa ili viša za industrijske visokotlačne plinove).​
Način spajanja: Navojni spoj (s brtvilom specifičnim za plin) obično se koristi u plinskim sustavima; prirubnički spoj (s brtvom O-prstena) uglavnom se koristi u industrijskim plinskim sustavima; VCR čeoni brtveni spojevi odabrani su za plinske sustave visoke čistoće kako bi se osiguralo nulto curenje i čistoća.​
Duljina i iznos kompenzacije: Odredite duljinu u skladu sa zahtjevima pomaka cjevovoda i rezervišite dodatak za aksijalnu ili bočnu kompenzaciju (obično iznos kompenzacije ne prelazi 10% efektivne duljine mijeha) kako biste izbjegli utjecaj na brtvu zbog pretjeranog rastezanja ili kompresije.​
2. Specifikacije instalacije​
Zabrana požara i postupak čišćenja: Prije postavljanja plinskog sustava, osigurajte da u cjevovodu nema nečistoća kako biste izbjegli iskre tijekom instalacije; prije ugradnje plinskog sustava visoke čistoće, očistite unutarnju stijenku mijeha s apsolutnim etanolom kako biste uklonili mrlje i čestice ulja.​
Savijanje i pričvršćivanje: tijekom ugradnje radijus savijanja ne smije biti manji od vrijednosti navedene u proizvodu (obično 5-8 puta veći od promjera cijevi), a prisilno uvijanje je zabranjeno; fiksni nosači postavljaju se svakih 1,5-2 metra u ravnom dijelu, a nosači za vođenje dodaju se na oba kraja dijela savijanja kako bi se spriječila deformacija uzrokovana vlastitom težinom cjevovoda.​
Zaštita brtvene površine: Prije spajanja provjerite ravnost površina prirubnice i navojnih sučelja te uklonite neravnine i ogrebotine; nanesite specifičnu brtvu za plin koja odgovara plinu tijekom spajanja s navojem (kao što je PTFE brtvena traka za plin) i odaberite brtve kompatibilne s plinom za prirubnički spoj (kao što su gumene brtve otporne na ulje za plin, PTFE brtve za korozivne plinove).​
Detekcija curenja: Nakon instalacije potrebno je provesti testiranje curenja - voda sa sapunom se nanosi na sučelja za detekciju mjehurića u plinskim sustavima; maseni spektrometri helija koriste se u industrijskim plinskim sustavima i plinskim sustavima visoke čistoće kako bi se osiguralo da brzina istjecanja zadovoljava zahtjeve sustava (kao što je stopa istjecanja plinskih sustava visoke čistoće ≤1×10⁻¹¹ Pa·m³/s).​
Prednosti primjene
Poboljšajte sigurnost sustava: U usporedbi s tradicionalnim pocinčanim čeličnim cijevima ili gumenim crijevima, rizik od curenja mijeha od nehrđajućeg čelika smanjen je za više od 95%, posebno u plinskim sustavima sa zapaljivim i eksplozivnim plinovima kao što su gorivi plin i vodik, što može značajno smanjiti potencijalne sigurnosne nezgode.​
Produžite životni vijek: Materijali od nehrđajućeg čelika su otporni na starenje i koroziju, s vijekom trajanja od više od 20 godina, što daleko premašuje vijek trajanja gumenih crijeva (1-3 godine) i običnih čeličnih cijevi (8-10 godina), smanjujući učestalost zamjene i troškove održavanja.​
Osigurajte čistoću i kvalitetu plina: u plinskim sustavima visoke čistoće može izbjeći odlaganje proizvoda uzrokovano onečišćenjem cjevovoda (kao što su defekti u poluvodičkim čipovima uzrokovani nečistim plinovima) i smanjiti proizvodne gubitke.​
Prilagodba složenim radnim uvjetima: sposobnost fleksibilne kompenzacije rješava utjecaj slijeganja zgrade, vibracija opreme i temperaturnih promjena na cjevovode, smanjuje održavanje zbog prekida rada uzrokovano oštećenjem cjevovoda i poboljšava stabilnost rada sustava.​
Sažetak​
Kroz prilagodbu materijala, strukturnu optimizaciju i preciznu strojnu obradu, mijehovi od nehrđajućeg čelika postižu sveobuhvatne performanse "sigurnog brtvljenja, otpornosti na koroziju i trajnosti te čistog prijenosa" u plinskim sustavima. Bilo da se radi o konvencionalnim industrijskim plinovima, plinovima za civilno gorivo ili posebnim plinskim sustavima velike potražnje, oni mogu pružiti pouzdana rješenja za prijenos, dajući čvrsto jamstvo za siguran i stabilan rad plinskih sustava.
