Brzi odgovor: Kako odrediti ispravnu veličinu priključka za plin
Ispravna veličina za a Fleksibilni priključak za plin od nehrđajućeg čelika postavlja se ulaznom armaturom na uređaju i izlaznom armaturom na ventilu za zatvaranje plina, a ne veličinom ogranka plinovoda koji napaja prostoriju. Konektori su označeni nominalnom veličinom, a dvije veličine koje se koriste na većini kućanskih aparata su 3/8 inča i 1/2 inča, dok su veličine 3/4 inča i 1 inča općenito rezervirane za uređaje veće potrošnje kao što su veliki bojleri i peći. Kako biste odabrali pravu veličinu, uskladite ženski priključak na svakom kraju konektora s veličinom navoja utisnutom na ventilu uređaja i na ventilu za zatvaranje, a zatim potvrdite da je nazivni ulazni kapacitet te nominalne veličine jednak ili veći od maksimalne brojke BTU po satu otisnute na pločici s podacima uređaja.
A fleksibilni plinski priključak od nehrđajućeg čelika za štednjak instalacija je najčešće veličine 1/2 inča, dok mnogi kompaktni ili prijenosni uređaji za kuhanje koriste manji priključak od 3/8 inča. Veći komercijalni modeli i kombinirane jedinice ponekad zahtijevaju priključak od 3/4 inča, tako da uvijek treba provjeriti natpisnu pločicu uređaja prije naručivanja zamjenskog priključka.
Zašto je točna veličina važna za savitljivo crijevo za plin od nehrđajućeg čelika
Premali konektor ograničava protok plina u uređaj, što može dovesti do slabog učinka plamenika, sporog oporavka grijača vode ili uređaja koji se bori da postigne svoju nazivnu snagu. S druge strane, predimenzioniran konektor neće se pravilno navući na ventil uređaja ili ventil za zatvaranje, a prisilno postavljanje neusklađenog spoja može oštetiti navoj i na konektoru i na ventilu. Budući da se ulazne vrijednosti uređaja razlikuju među markama i modelima, nominalna veličina koja je radila na staroj jedinici nije automatski ispravna za njegovu zamjenu, stoga treba provjeriti pločicu s podacima svaki put kada se uređaj zamijeni.
Ovo se donekle razlikuje od toga kako a csst plinski priključak sustav je dimenzioniran. CSST plinski konektor obično je dio kontinuiranog niza valovitih cijevi od nehrđajućeg čelika koji distribuira plin od mjerača ili razvodnika do više uređaja u cijeloj strukturi, tako da se njegova veličina izračunava iz ukupnog priključnog opterećenja i duljine svakog niza pomoću dijagrama veličine, a ne iz priključka jednog uređaja. Fleksibilno plinsko crijevo od nehrđajućeg čelika koje se koristi samo kao priključak za uređaj, naprotiv, mora odgovarati samo dvama spojnicama između kojih se nalazi.
Uobičajene nazivne veličine i usklađivanje uređaja
Donja tablica ukratko prikazuje kako nominalne veličine konektora obično odgovaraju uobičajenim kućanskim plinskim uređajima. Ove brojke su općenite reference, a točna maksimalna ulazna vrijednost utisnuta na natpisnoj pločici uređaja uvijek bi trebala imati prednost pred općom tablicom.
| Nominalna veličina | Tipični uređaj | Zajednička veza niti | cca. Maks. ulaz |
|---|---|---|---|
| 3/8 inča | Kompaktno kuhalo, prijenosna ploča za kuhanje | 3/8 inča FIP | Oko 40 000 BTU/h |
| 1/2 inča | Plinski štednjak ili štednjak, plinsko sušilo za kosu | 1/2 inča FIP | Oko 75 000 BTU/h |
| 3/4 inča | Plinski bojler, plinska peć | 3/4 inča FIP | Oko 150 000 BTU/h |
| 1 inč | Velika peć, višestruki dovod | 1 inč FIP | Oko 300 000 BTU/h |
Približan maksimalni ulaz prema nominalnoj veličini konektora
Slika 1. Približna najveća snaga uređaja povezana sa svakom nominalnom veličinom priključka.

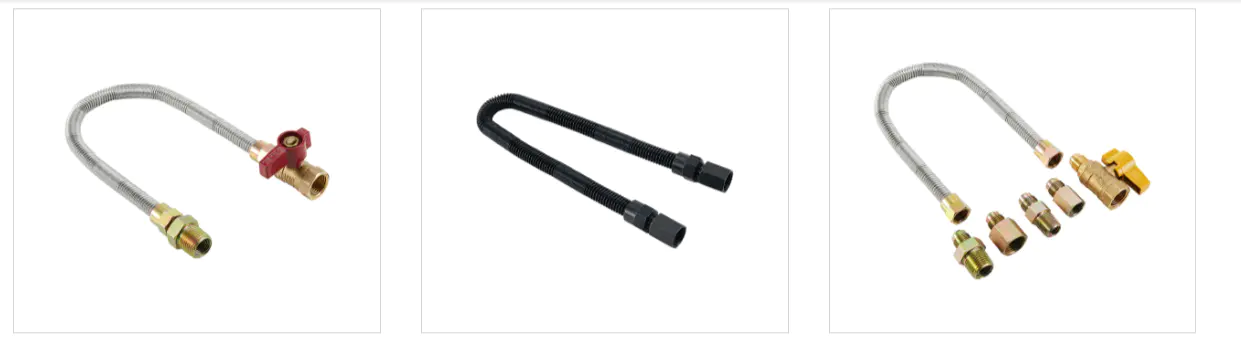

Fleksibilni plinski priključak od nehrđajućeg čelika u usporedbi s opcijama CSST i PVC presvlake
Kupci se često moraju odlučiti između golog Fleksibilni priključak za plin od nehrđajućeg čelika , duži rok csst plinski priključak , i a Plinski konektor presvučen PVC-om . Sva tri dijele istu valovitu jezgru od nehrđajućeg čelika, ali su izrađeni i završeni za različite uloge. Tablica i grafikon u nastavku prikazuju kako se ove tri opcije općenito uspoređuju po funkciji, a ne po cijeni.
| Značajka | Fleksibilni priključak za plin od nehrđajućeg čelika | CSST plinski priključak | Plinski konektor presvučen PVC-om |
|---|---|---|---|
| Osnovni materijal | Valoviti nehrđajući čelik | Valoviti nehrđajući čelik | Valoviti nehrđajući čelik with PVC jacket |
| Tipična uporaba | Spajanje jednog aparata | Distribucija plina po cijeloj zgradi | Spajanje jednog aparata |
| Površinska obrada | Goli ili lagano obrađeni nehrđajući | Često u jakni duž cijele dužine | Obojeni vanjski omotač, obično žut |
| Uobičajeni raspon duljina | Kratko, uređaj na ventil | Dugo, iz sobe u sobu trči | Kratko, uređaj na ventil |
Ilustrativna usporedba između ključnih faktora odabira
Slika 2. Ilustrativna usporedba, koja nije izvedena iz određenog izvješća o ispitivanju.
Kako promjer zavojnice i debljina stijenke utječu na radijus savijanja
Uzorak valovitosti na a savitljivo plinsko crijevo od nehrđajućeg čelika je ono što mu omogućuje da se savija oko ormara, pomaknutih ventila i uskih pomoćnih prostora bez savijanja. Kako se nominalna veličina povećava, debljina stjenke i promjer zavojnice općenito se također povećavaju, što povećava minimalni radijus kroz koji se crijevo može saviti prije nego što se nabori počnu spljoštiti ili pucati zbog naprezanja tijekom opetovanog savijanja. Spojnica koja je savijena jače od svog nazivnog minimalnog polumjera gubi površinu poprečnog presjeka na točki savijanja, što smanjuje efektivni protok iako se nazivna veličina na spojnici nije promijenila.
Preporučeni minimalni radijus savijanja prema nominalnoj veličini
Slika 3. Opći trend povećanja minimalnog radijusa savijanja zajedno s nominalnom veličinom spojnice.
Trajnost Flex ciklusa na svim vrstama premaza
Opetovano savijanje tijekom servisiranja uređaja, pomicanja i čišćenja jedan je od glavnih razloga zašto konektor uređaja na kraju treba zamijeniti. Završna obrada od nehrđajućeg čelika, a Plinsko crijevo od nehrđajućeg čelika obloženo žutom bojom , i a Plinski konektor presvučen PVC-om svi koriste istu valovitu jezgru, tako da njihov vijek trajanja ovisi uglavnom o debljini stjenke, dubini valovitosti i o tome koliko je dobro vanjska prevlaka otporna na habanje na mjestima gdje crijevo dodiruje rub ormarića ili okvir. Ilustracija u nastavku opća je usporedba relativne trajnosti ciklusa savijanja i nije izvučena iz određenog objavljenog testa.
Ilustrativni indeks trajnosti relativnog ciklusa savijanja
Slika 4. Samo ilustrativni indeks, namijenjen prikazu relativnog uzorka, a ne točnih izmjerenih vrijednosti.
Gdje se obično koristi crijevo za plin od nehrđajućeg čelika presvučeno žutom bojom
A Plinsko crijevo od nehrđajućeg čelika obloženo žutom bojom je standardni valoviti nehrđajući konektor s dodanim vanjskim omotačem, najčešće u žutoj boji, tako da se brzo prepoznaje među ostalim fleksibilnim linijama u kuhinji ili pomoćnom prostoru. Premaz dodaje sloj otpornosti na abraziju i masnoću na vrhu jezgre od nehrđajućeg čelika, što je korisno u užurbanim kuhinjskim okruženjima gdje se konektor može očešati o rubove ormarića, alate za čišćenje ili prolivenu tekućinu tijekom kuhanja tijekom godina. Uobičajena mjesta na kojima se ovaj stil konektora pojavljuje uključuju sljedeće.
- Stambeni i laki komercijalni plinski štednjaci smješteni u kuhinjskim prostorima s velikim prometom
- Plinski sušači smješteni u pomoćnim prostorijama gdje crijevo može biti vidljivo i ima koristi od identifikacije bojom
- Instalacije u kojima tehničar želi na prvi pogled vizualno odvojiti plinovod od obližnjih vodova ili odvodnih vodova
- Projekti naknadne ugradnje u kojima je poželjno podudaranje boje premaza s postojećim konektorom za dosljedan izgled
Dodana jakna ne mijenja temeljnu logiku nominalne veličine opisanu ranije u ovom članku. Dimenzioniranje konektora sa žutim premazom i dalje se svodi na usklađivanje navoja za spajanje na oba kraja i potvrđivanje nazivnog kapaciteta prema natpisnoj pločici uređaja.
Pogreške u određivanju veličine koje smanjuju učinkovitost uređaja
Većina pritužbi na veličinu dolazi do malog broja ponovljenih pogrešaka tijekom odabira ili instalacije.
- Odabir duljine konektora temelji se samo na udaljenosti od zidnog otvora, a ne na stvarnom položaju ventila.
- Pod pretpostavkom da svaki raspon plina koristi istu nazivnu veličinu bez provjere trenutne natpisne pločice uređaja.
- Ponovno korištenje starijeg priključka na zamjenskom uređaju bez provjere da li veličina ulaznog priključka još uvijek odgovara.
- Previđanje razlike između oznake nazivne veličine konektora i njegovog stvarnog unutarnjeg promjera protoka.
- Vrste navoja za miješanje između zapornog ventila i priključka konektora, što može uzrokovati loše brtvljenje na spoju.
Odabir proizvođača fleksibilnog priključka za plin od nehrđajućeg čelika
Nakon što se utvrdi točna veličina i vrsta premaza, sljedeća odluka je koji proizvođač fleksibilnih konektora za plin od nehrđajućeg čelika izvoru, posebno za kupce koji naručuju velike količine ili ponavljaju narudžbe. Pouzdan dobavljač plinskog priključka od nehrđajućeg čelika treba biti u stanju održati dosljednu dubinu valovitosti i debljinu stjenke u proizvodnim ciklusima, budući da čak i male varijacije u ovim dimenzijama mijenjaju i radijus savijanja i nazivni kapacitet protoka o kojem se raspravljalo ranije u ovom članku.
Za kupce koji istražuju fleksibilni plinski konektor na veliko dogovora, vrijedi potvrditi da tvornica može isporučiti cijeli raspon nominalne veličine od 3/8 inča do 1 inča, zajedno s višestrukim opcijama premaza uključujući goli nehrđajući, PVC presvučene i žute premaze, tako da jedna narudžba može pokriti nekoliko kategorija uređaja odjednom. Kada se uspoređuje a proizvođač plinskih konektora Kina kupci razmatraju, korisna pitanja koja se mogu postaviti uključuju kako se sirovi svici provjeravaju prije oblikovanja, kako se procesi valovitosti i pletenja nadziru tijekom proizvodnje i provjeravaju li se navoji spojnica prema referentnim mjeračima prije pakiranja.
An OEM plinski priključak od nehrđajućeg čelika program je često najučinkovitiji put za distributere i marke uređaja koji trebaju prilagođene promjere zavojnica, prilagođene duljine ili robna pakiranja, uključujući namjensko fleksibilni plinski priključak od nehrđajućeg čelika za štednjak linija izgrađena oko određene platforme uređaja. Ključne točke evaluacije obično uključuju sljedeće.
- Razmjer proizvodnje i sposobnost održavanja dosljedne debljine stjenke u velikim narudžbama
- Raspon nominalnih veličina i opcija premaza ponuđenih iz jedne tvornice
- Podrška za prilagođenu duljinu svitka, konfiguraciju ugradnje i pakiranje za OEM programe
- Dokumentirana kontrola procesa od pregleda sirovina do završne inspekcije
O tvrtki Haoyin (Ningbo) Bellows Technology Co., Ltd.
Haoyin (Ningbo) Bellows Technology Co., Ltd. je profesionalno poduzeće usmjereno na istraživanje, dizajn, proizvodnju i prodaju mijehova od nehrđajućeg čelika, koje radi na pružanju sigurnih i izdržljivih fleksibilnih rješenja za povezivanje za plin, vodovod, grijanje i srodna polja. Tvrtka djeluje kao OEM proizvođač savitljivih plinskih konektora od nehrđajućeg čelika i ODM prilagođena tvornica CSST plinskih konektora, podržavajući kupce koji trebaju ili standardne linije proizvoda ili potpuno prilagođene specifikacije.
Objekt se prostire na površini od 35 mu i uključuje 18.000 četvornih metara standardiziranih proizvodnih radionica, podržanih sustavima upravljanja uključujući ISO9001, ISO14001 i ISO45001 . Priznat kao nacionalno visokotehnološko poduzeće i zelena tvornica, Haoyin slijedi proizvodnu filozofiju izgrađenu oko dosljednosti i kvalitete, s procesom koji se proteže od provjere sirovina i konstrukcijskog dizajna do proizvodnje, testiranja performansi i podrške nakon prodaje.
Zatražite specifikacije proizvoda i veleprodajne informacije
Kupci koji su identificirali nominalnu veličinu, vrstu premaza i duljinu potrebnu za svoj projekt mogu poslati specifikacije uređaja za preporuku odgovarajućeg proizvoda. Je li zahtjev mala probna narudžba od a Fleksibilni priključak za plin od nehrđajućeg čelika za jednu liniju proizvoda, rasuto fleksibilni plinski konektor na veliko red, ili an OEM plinski priključak od nehrđajućeg čelika program s prilagođenim markiranjem, dijeljenjem vrste uređaja, potrebnih nominalnih veličina i ciljanog završnog premaza pomaže ubrzati odgovor uz točne specifikacijske listove.
Često postavljana pitanja
-
P1. Što je fleksibilni plinski priključak od nehrđajućeg čelika
To je valovita cijev od nehrđajućeg čelika opremljena spojnim krajevima, koja se koristi za povezivanje plinskog uređaja s ventilom za zatvaranje, a istovremeno dopušta određenu fleksibilnost u usmjeravanju i postavljanju uređaja.
-
Q2. Kako radi fleksibilni plinski priključak od nehrđajućeg čelika
Struktura valovite stijenke dopušta da se cijev savija oko prepreka dok još uvijek sigurno prenosi plin između zapornog ventila i ulaznog priključka uređaja.
-
Q3. Koje su prednosti plinskih konektora od nehrđajućeg čelika
Kombiniraju fleksibilnost za lakšu ugradnju s izdržljivom metalnom jezgrom koja može izdržati opetovano savijanje tijekom čišćenja, servisiranja ili zamjene uređaja.
-
Q4. Koliko dugo traje fleksibilni plinski priključak od nehrđajućeg čelika
Životni vijek ovisi o uvjetima ugradnje i učestalosti savijanja konektora, tako da je razumna praksa periodična vizualna provjera istrošenosti na mjestima savijanja.
-
P5. Jesu li savitljivi plinski konektori od nehrđajućeg čelika sigurni za korištenje
Kada se koristi točna nominalna veličina, odgovarajući navojni spojevi i put usmjeravanja bez pregiba ili oštrih zavoja, ovaj stil konektora široko je korištena metoda za spajanje uređaja.
-
P6. Mogu li se savitljive plinske spojnice koristiti za prirodni plin
Da, ovaj stil konektora obično se koristi za spajanje uređaja na prirodni plin u stambenim i lakim poslovnim okruženjima.
-
P7. Mogu li se fleksibilni plinski priključci koristiti za propan plin
Da, ista valovita konstrukcija od nehrđajućeg čelika također se koristi za priključke uređaja na propan, s izborom spojnica prema veličini uređaja i navoja ventila.
-
P8. Jesu li plinski priključci od nehrđajućeg čelika otporni na koroziju
Nehrđajući steel is generally selected for this application because of its resistance to corrosion compared with many other metals, which supports a longer service life in kitchen and utility environments.
-
P9. Koji se materijal koristi za izradu savitljivih plinskih spojnica
Cijev jezgre je valovita od nehrđajućeg čelika, a ovisno o liniji proizvoda može biti gola ili završiti s vanjskim premazom kao što je PVC ili žuti zaštitni omotač.
-
P10. Koja je razlika između CSST i konektora obloženog PVC-om?
CSST plinske konektorske cijevi općenito se koriste za dulje distribucijske krugove kroz strukturu, dok je plinski konektor presvučen PVC-om proizvod kraće duljine dizajniran za povezivanje jednog uređaja s njegovim zapornim ventilom.
